GL41-10/16Q球墨铸铁法兰Y型过滤器

GL41-10/16Q球墨铸铁法兰Y型过滤器
产品名称: GL41-10/16Q球墨铸铁法兰Y型过滤器
产品型号: GL41-10/16Q
产品分类: 过滤器
咨询电话: 13120937397
报价 QQ: 408823840



GL41-10/16Q球墨铸铁法兰Y型过滤器概述:

Y型过滤器能够有效的去除管路流体中的机械杂质,用于过滤对不锈钢或铸铁无腐蚀作用的流动液体。Y型过滤器被广泛的应用于循环冷却水系统、热交换系统、空调制冷系统、集中供暖系统、热水锅炉系统等,Y型过滤器要求流经水处理仪的介质温度不可超过225℃

GL41-10/16Q球墨铸铁法兰Y型过滤器产品特点

1Y型、饱满、宽阀体流线型设计,过滤面积大,流量大。

2、安装维修简单,清洗过滤网方便。

3、内外表面均喷环保涂层,确保产品的防腐蚀及安全性。

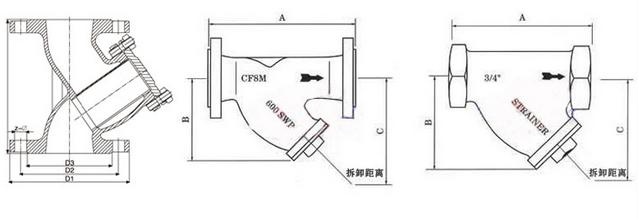

GL41-10/16Q球墨铸铁法兰Y型过滤器结构图和设计图纸:


GL41-10/16Q球墨铸铁法兰Y型过滤器用途

适用行业包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。特别是应用在工厂循环水利用中,使之水资源最大限度的有效使用。y型过滤器是输送介质的管道系统不可缺少的一种装置,y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。

GL41-10/16Q球墨铸铁法兰Y型过滤器主要零件材料

零件名称

材料

阀体

QT450

阀盖

QT450

过滤网

不锈钢304

GL41-10/16Q球墨铸铁法兰Y型过滤器性能参数

型号

公称压力

试验压力

工作温度

适用介质

强度()

密封()

GL41-16

1.6

2.4

1.6

≤180

水、蒸汽



GL41-10/16Q球墨铸铁法兰Y型过滤器外形和连接尺寸

通径DN

L

D1

D2

D2

b

Z-фd

40

150

150

110

110

14

4-ф19

50

165

165

125

125

16

4-ф19

65

190

185

145

145

16

4-ф19

80

220

200

160

160

16

8-ф19

100

250

220

180

180

18

8-ф19

125

300

250

210

210

20

8-ф19

150

380

285

240

240

20

8-ф23

200

430

340

295

295

22

8-ф23

250

480

405

350

355

24

12-ф23

300

520

460

400

410

26

12-ф23

350

625

520

460

470

30

16-ф23

400

637

580

515

525

30

16-ф23

450

796

640

565

585

34

20-ф23

500

853

715

620

650

36

20-ф28

600

1025

840

725

770


20-ф31

GL41-10/16Q球墨铸铁法兰Y型过滤器清洗说明:

当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

GL41-10/16Q球墨铸铁法兰Y型过滤器安装与维护:

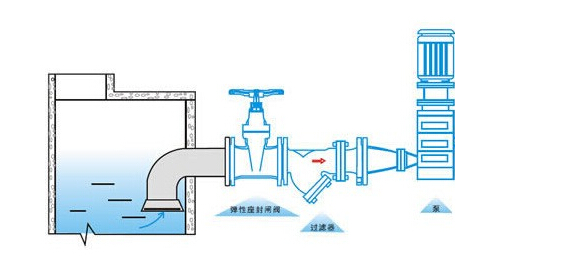

(1)安装在进水管道上各类配套阀的前端。
(2)根据截留物情况不定期清洗过滤器,清洗时先关闭过滤器前的阀门
(3)卸下阀盖清洗附着在上面的杂物。
(4)取出过滤筒,去除杂物,清洗滤网。
(5)洗净阀体。
(6)将过滤器组装好继续使用。

订货须知:

一、①GL41-10/16Q球墨铸铁法兰Y型过滤器产品名称与型号②GL41-10/16Q球墨铸铁法兰Y型过滤器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定GL41-10/16Q球墨铸铁法兰Y型过滤器型号,请按GL41-10/16Q球墨铸铁法兰Y型过滤器型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
