自动反冲洗过滤器

自动反冲洗过滤器
产品名称: 自动反冲洗过滤器
产品型号: 自动反冲洗过滤器
产品分类: 过滤器
咨询电话: 13120937397
报价 QQ: 408823840



自动反冲洗过滤器概述

ZPG自动反冲洗过滤器克服了国内其他过滤装置(即普通滤油器)滤芯容易堵塞、使用过程需要经常更换或清洗的缺点。该装置利用油系统自身的液压能,驱动排污机构,使之自动、连续地冲击掉滤网上的固体污染物,保持滤芯通流面积恒定,稳定系统供油量,降低油质污染度;该装置工作过程不影响系统内部的压力、流量和温度;过滤精度高;输油能力大,压力损失低;设置到系统后无需专人操作,维护工作量少;不会因装置本身故障造成供油不足。

自动反冲洗过滤器原理:

1、工作过滤

正常工作时,水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流带增大,反洗效果好。

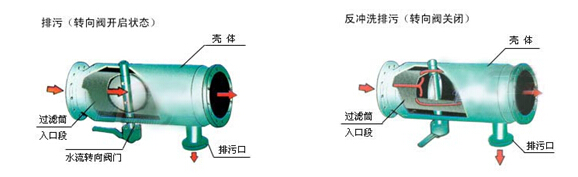

直通式自动冲洗排污原理:

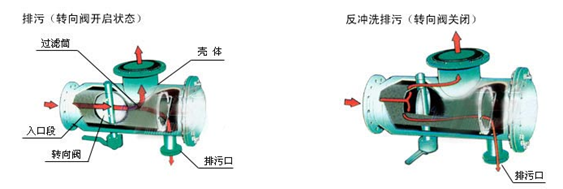

直角式自动冲洗排污原理:


自动反冲洗过滤器性能与特点

1、ZPG自动冲洗排污过滤器运行管理方便,过滤速度高,冲洗简单可靠,反冲洗能力强、不需动力、节能。

2、冲洗排污可在全流量下正常工作,既保持系统高的流量,又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。

3、节能投资运行费用。在安装过程中不需高旁通管理,减少了旁路三个阀门的投资及安装费用,直接安装在管网上,不需任何支撑结构,节省空间。不需拆卸排污,降低了劳动强度,避免了调试和维修过程中的拆卸和排污、省工、省力、省时。

自动反冲洗过滤器用途:

自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。例如有工业废水, 循环水的过滤,乳化液的再生,废油过滤处理,冶金行业的连铸水系统、高炉水系统,热轧用高压水除鳞系统。它是一种先进、高效且易操作的全自动过滤装置。

自动反冲洗过滤器技术参数

阀体材质

碳钢

不锈钢


滤框滤网材质

不锈钢

密封件材质

耐油石棉、丁晴橡胶、聚四氟乙烯

工作温度()

-30380

-80450


公称压力(MPa)

0.65.0 (150Lb600Lb)

过滤精度(目/in

10-300

自动反冲洗过滤器外形尺寸:

型号

L

A

B

C

D

ZPG-I-40

250

180

63

90

15*

ZPG-I-50

255

185

70

100

15*

ZPG-I-65

270

190

83

120

20*

ZPG-I-80

320

225

96

140

25*

ZPG-I-100

350

250

128

180

32*

ZPG-1-125

430

320

162

200

40

ZPG-I-150

525

380

189

230

50

ZPG-I-200

700

520

220

280

65

ZPG-I-250

875

660

255

330

80

ZPG-I-300

1050

790

294

380

100

ZPG-I-350

1200

885

330

450

125

ZPG-I-400

1400

1040

377

480

150

ZPG-I-450

1550

1145

420

500

150

ZPG-I-500

1700

1250

462

580

150

ZPG-I-600

2000

1460

537

650

200

ZPG-I-700

2280

1720

607

700

200

ZPG-I-800

2500

1900

685

820

200

ZPG-I-900

2800

2180

785

880

200

ZPG-I-1000

3120

2470

860

920

250

ZPG-I-1100

3450

2780

915

960

250

ZPG-I-1200

3700

3000

965

1040

250

ZPG-I-1500

4470

3650

1220

1400

250

ZPG型(直角式)自动反冲排污过滤器

型号

L

A

B

C

D

排污口DN

ZPG-L-40

320

170

80

226

90

15*

ZPG-L-50

350

185

90

244

100

15*

ZPG-L-65

380

200

100

270

120

20*

ZPG-L-80

445

230

120

310

140

25*

ZPG-L-100

536

265

160

365

180

32*

ZPG-L-125

624

315

190

440

200

40

ZPG-L-150

728

375

220

520

230

50

ZPG-L-200

884

500

260

670

280

65

ZPG-L-250

1120

625

310

830

330

80

ZPG-L-300

1310

750

350

1000

380

100

ZPG-L-350

1514

875

410

1180

450

125

ZPG-L-400

1730

1000

470

1350

480

150

ZPG-L-450

1896

1125

510

1500

500

150

ZPG-L-500

2080

1250

550

1680

580

150

ZPG-L-600

2490

1500

650

2000

650

200

ZPG-L-700

2680

1600

680

2150

700

200

ZPG-L-800

2880

1750

700

2300

820

200

ZPG-L-900

3150

1850

800

2480

880

200

ZPG-L-1000

3370

2000

900

2675

920

250

ZPG-L-1100

3610

2100

1000

2900

960

250

ZPG-L-1200

3850

2250

1100

3050

1040

250

ZPG-L-1500

4700

2800

1200

3800

1400

250

自动反冲洗过滤器安装、使用、维护
1、全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、定时或压差控制方式,可全自动进行过滤器排污清洗,并保证过滤器的高效使用。
3、控制箱设有过滤器工作状态、清洗状态、及故障状态指示,及相应信号的输出,操作简便。
4、冲洗、反冲洗时间可调整,排污量小于正常工作流量的10%
5、安装参照坤仪自动反冲洗排污过滤器说明书。
6、控制箱安装在控制室或过滤器附近。
7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地,以确保安全。

订货须知:

一、①自动反冲洗过滤器产品名称与型号②自动反冲洗过滤器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定自动反冲洗过滤器型号,请按自动反冲洗过滤器型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
