J744X-10/J644X-10液/气动活塞角式快开排泥阀

J744X-10/J644X-10液/气动活塞角式快开排泥阀
产品名称: J744X-10/J644X-10液/气动活塞角式快开排泥阀
产品型号: J744X-10/J644X-10
产品分类: 排泥阀
咨询电话: 13120937397
报价 QQ: 408823840



J744X-10/J644X-10/气动活塞角快开排泥阀概述:

液压、气动角式快开排泥阀是一种由液压源或气动源作执行机构的角型截止类阀门。本产品由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。

J744X-10/J644X-10/气动活塞角快开排泥阀原理及性能:
该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

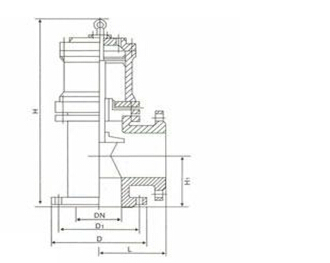

J744X-10/J644X-10/气动活塞角快开排泥阀结构图:

液/气动活塞角式快开排泥阀结构图.jpg

J744X-10/J644X-10/气动活塞角快开排泥阀用途:
安装在各类沉淀池的底部壁外,用以排除池底的泥沙及污物。

J744X-10/J644X-10/气动活塞角快开排泥阀技术参数:
1、公称压力:1.0MPa
2、液压缸工作介质:清水、气
3、液压缸工作压力:O.15-1.0MPa
4、介质温度:O-80

J744X-10/J644X-10/气动活塞角快开排泥阀主要零部件材料:

J744X/J644X角式快开型密封皮碗

阀杆

阀板

缸盖

液压缸

阀体

耐磨丁腈橡胶

不锈钢

HT200

HT200

HT200

HT200

J744X-10/J644X-10/气动活塞角快开排泥阀主要外形连接尺寸:

DN

80

100

150

200

250

300

350

400

H

480

500

620

735

805

940

1100

1200

L1

135

145

175

225

260

280

305

340

L2

125

125

145

185

205

245

270

310

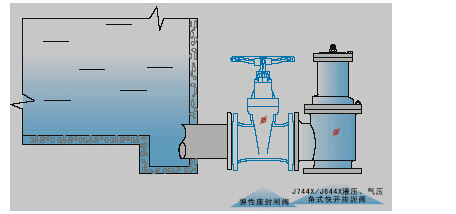

J744X-10/J644X-10/气动活塞角快开排泥阀典型安装图:

液/气动活塞角式快开排泥阀安装示意图.jpg

订货须知:

一、①J744X-10/J644X-10/气动活塞角快开排泥阀品名称与型号②J744X-10/J644X-10/气动活塞角快开排泥阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定J744X-10/J644X-10/气动活塞角快开排泥阀

型号,请按J744X-10/J644X-10/气动活塞角快开排泥阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
