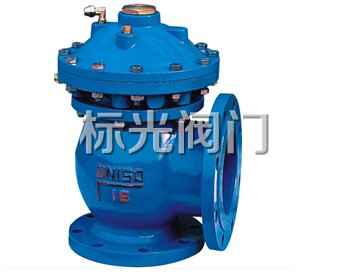

JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀
| 产品名称： | JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀 |
| 产品型号： | JM744X-10/JM644X-10 |
| 产品分类： | 排泥阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀概述：
气动快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。气动快开排泥阀将隔膜代替活塞，无运动摩檫，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。膜片式快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在各类沉淀水池的底壁外，用以排除池底泥沙及污物。
JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀特点：
1.采用全衬胶阀板，密封效果好，无泄漏。经久耐用，使用寿命长。
2.在双室隔膜的膜片压板装1个节流装置，承启关闭、打开的作用。
3.采用双室隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点：
a. 无运动磨损，不会因杂质而产生漏水；
b.对泥沙淤积不敏感；
c.不需要润滑，无机械磨损，无定期更换的橡胶制品，使用寿命长；
4.驱动介质压力水可直接采用自来水或本水池上部清水，（压力≥0.05MPa）操作方便。
5.自动化程度高，可实现远距离自动控制和集中控制。

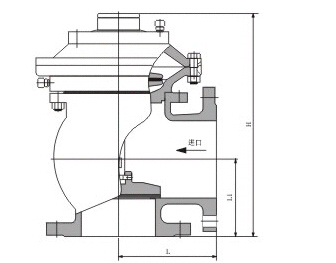

JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀结构图：
JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀技术参数：
注：如有特殊要求（订货时注明）
公称压力MPa | 试验压力MPa | 液压缸 工作介质 | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
1.0 | 1.5 | 1.1 | 清水、气 | ≤80℃ | 水、污水 |
1.6 | 2.4 | 1.76 | |||
JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀主要零件材料：
零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
材料 | 灰铸铁、球墨铸铁、铸钢 | 球墨铸铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀主要外形尺寸：
公称通径 mm | 尺寸mm | ||
H | L | L1 | |
100 | 370 | 160 | 120 |
150 | 440 | 190 | 150 |
200 | 530 | 225 | 190 |
250 | 615 | 260 | 220 |
300 | 785 | 280 | 260 |
350 | 880 | 315 | 300 |
400 | 970 | 340 | 340 |

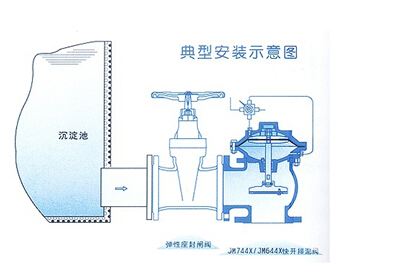

JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀安装示意图：
订货须知：
一、①JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀产品名称与型号②JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀
型号，请按JM744X-10/JM644X-10液/气动隔膜角式快开排泥阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
