SD44X-10手动快开排泥阀
| 产品名称： | SD44X-10手动快开排泥阀 |
| 产品型号： | SD44X-10 |
| 产品分类： | 排泥阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
SD44X-10手动快开排泥阀概述：
SD44X手动排泥阀主要用于自来水公司各类水池外，排泥阀主用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。
SD44X-10手动快开排泥阀工作原理及性能：
本阀与J744X型排泥阀基本一样，它的转动用齿轮和齿条带动，升降方便快速，修理简单，使用寿命长可达五年以上。
SD44X-10手动快开排泥阀主要零件材料：
零件名称 |
阀体、齿轮 |
膜片压板、阀盘 |
阀杆 |
阀瓣 |
材料 |
铸铁HT200 |
球墨铸铁 |
不锈钢2CR13 |
衬胶板NBR |
SD44X-10手动快开排泥阀技术参数：
公称压力(MPa) |
试验压力(MPa) |
液压缸 工作介质 |
适用温度 |
适用介质 |
|
壳体 |
密封 |
||||
1.0 |
1.5 |
1.1 |
清水、气 |
≤80℃ |
水、污水 |
1.6 |
2.4 |
1.76 |
|||

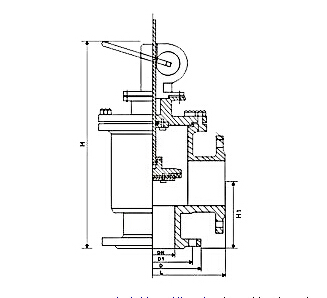

SD44X-10手动快开排泥阀结构图：
SD44X-10手动快开排泥阀主要外型尺寸：
规格 DN(mm) 尺寸(mm) |
D |
D1 |
Φ |
L |
H1 |
Z-Φ |
进液接管 G |
80 |
195 |
160 |
210 |
135 |
115 |
330 |
1/2 |
100 |
215 |
180 |
240 |
145 |
125 |
360 |
1/2 |
150 |
280 |
240 |
295 |
185 |
155 |
450 |
1/2 |
200 |
335 |
295 |
315 |
220 |
185 |
545 |
1/2 |
250 |
390 |
350 |
350 |
250 |
215 |
610 |
1/2 |
300 |
440 |
400 |
400 |
280 |
240 |
680 |
1/2 |
订货须知：
一、①SD44X-10手动快开排泥阀产品名称与型号②SD44X-10手动快开排泥阀
口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SD44X-10手动快开排泥阀型号，请按SD44X-10手动快开排泥阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
