FA49H-10/16防爆波阀

FA49H-10/16防爆波阀
产品名称: FA49H-10/16防爆波阀
产品型号: FA49H-10/16
产品分类: 其他给排水阀门
咨询电话: 13120937397
报价 QQ: 408823840



FA49H-10/16防爆波阀概述:

FA49H防爆波阀也叫防爆波安全阀FA49H防爆波阀是一种可以阻挡水锤和消除破坏性水锤的水用安全阀。通常安装于工程管道的前部,由多个安全阀组成,并有缓冲弹簧结构,当水锤形成但没有造成破坏能力的时候,缓冲弹簧将水锤化解当形成的水锤达到足以破坏其后的设备时,安全阀组发生作用.将阀腔内的压力排泄出阀体,防止防爆波阀后面的设备免受水锤冲击,使系统得到保护,设施正常运转。该防爆波阀安全可靠,起爆后不必重新检定,可连续使用使用寿命长。

FA49H-10/16防爆波阀工作原理
防爆波阀平时在正常使用的工作压力条件下,弹簧支撑的阀板处于开启位置,可使管道内的介质正常通过,战时通过甭站贮水池或破裂的管道,当有冲击波传入防爆波阀时,阀板前的压力突然增加,阀板前后形成强烈的压差。在高压室的作用下,弹簧被压缩,阀板迅速到达关闭位置,把冲击波阻挡在阀板之外,化解了冲击波的破坏力。通过阻挡和化解起到保护和安全的作用。防爆波安全阀受过冲击波过后,阀板仍处于开启位置,管道恢复到正常的工作状态。

FA49H-10/16防爆波阀适用范围:

防爆波安全阀(FA49H)适用于工矿、企业、高层建筑、电站等各类给排水系统中,利用活塞上腔室中空气的胀缩,使突发的冲击波得到缓冲而缓解了力度,最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单,选材精良,使用寿命长。

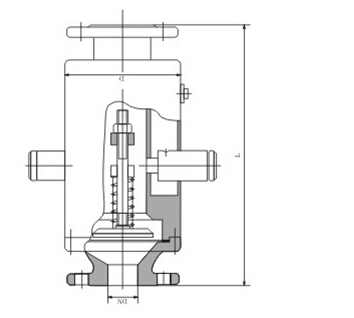

FA49H-10/16防爆波阀结构图:


FA49H-10/16防爆波阀主要技术参数:

防爆波阀公称压力:1 01 6MPa
防爆波阀公称通径-50200mm
防爆波阀适用介质:水
适用温度:080℃ 法兰标准:GBT l 7241 6 GBT 9113
试验标准:GBT l 3927 APl 598

零件名称

阀体、阀盖

活塞

密封圈

主要材料

球墨铸铁、碳钢、不锈钢

铸铜、不锈钢

丁腈橡胶



型号

公称压力
PNMpa

工作压力
Mpa

壳体试验压力
Mpa

通用介质

工作温度

FA49H-10

1.0

0.2

1.5

清水

0-80℃

FA49H-16

1.6

0.25-0.5

2.4

FA49H-10/16防爆波阀主要形式尺寸:

(法兰连接尺寸按GB4216的规定)

DN

50

65

80

100

125

150

200

L

390

440

440

500

520

535

600

D

160

160

160

220

270

270

375

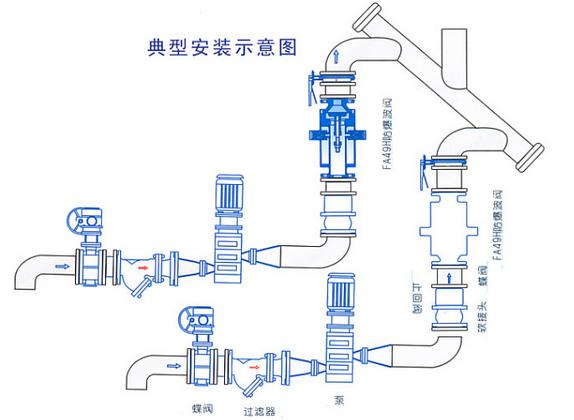

FA49H-10/16防爆波阀安装示意图:


FA49H-10/16防爆波阀安装说明:
1、各种A49H型防爆波安全阀都应垂直安装。
2A49H型防爆波安全阀出口处应无阻力,避免产生受压现象。
3A49H型防爆波安全阀在安装前应专门测试,并检查其密封性。
4、对使用中的A49H型防爆波安全阀应作定期检查。

订货须知:

一、①FA49H-10/16防爆波阀产品名称与型号②FA49H-10/16防爆波阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定FA49H-10/16防爆波阀型号,请按FA49H-10/16防爆波阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
