SG8000-16C/P气囊式水锤吸纳器
| 产品名称： | SG8000-16C/P气囊式水锤吸纳器 |
| 产品型号： | SG8000-16C/P |
| 产品分类： | 其他给排水阀门 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
SG8000-16C/P气囊式水锤吸纳器概述：
在供水系统中，当水泵发生故障或突然停电等原因．使水流突然停止，并开始倒流时都会产生水锤。大家知道，液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波．以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。 气囊式水锤吸纳器和消声止回阀组合使用，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏.
水锤吸纳器一般指建筑给水水锤吸纳器，它是一种通过密封气压腔对水锤实现缓冲，能防止建筑给水管道和设施免遭水锤破坏的水力保护装置。
SG8000-16C/P气囊式水锤吸纳器工作原理：
水锤吸纳器设置有足够大的气压腔，见标准附录C，如DN100，预压缓冲气压腔最小容积6959cm3。由于气体的可压缩性强，能很好地吸收和释放能量。
入水锤吸纳器时，水击波作用于活塞上，活塞将往容气腔方向运动，活塞在一定压力的气体和不规则水击波双重作用下做上下运动，形成一个动态的平衡，这样就地消除了不规则的水击波震荡。
SG8000-16C/P气囊式水锤吸纳器结构特点：
不锈钢园柱体气缸+一个GST型导向环，不锈钢活塞+两个密封圉+硅润滑油，免维修。活塞活动，气囊胀缩、气垫消能，吸纳水锤。
SG8000-16C/P气囊式水锤吸纳器应用行业：
应用化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
SG8000-16C/P气囊式水锤吸纳器主要零部件材料：
零件名称 | 阀体、阀盖 | 活塞 | 密封圈 |
主要材料 | 不锈钢 | 铸铜、不锈钢 | 丁腈橡胶 |
SG8000-16C/P气囊式水锤吸纳器技术参数：
公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598
SG8000-16C/P气囊式水锤吸纳器主要外形连接尺寸：
DN | 管径 | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | 21/2” |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
L | 1.6MPa | 200 | 300 | 320 | 340 | .350 | 365 | 465 |
2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
DN | 管径 | 3” | 4” | 5” | 6” | 8” | 10” | 12” |
mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |

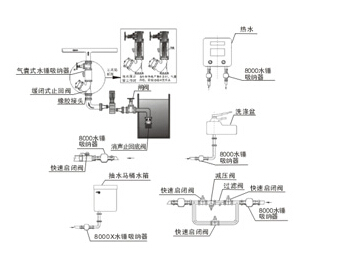

SG8000-16C/P气囊式水锤吸纳器典型安装示意图：
订货须知：
一、①SG8000-16C/P气囊式水锤吸纳器产品名称与型号②SG8000-16C/P气囊式水锤吸纳器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SG8000-16C/P气囊式水锤吸纳器型号，请按SG8000-16C/P气囊式水锤吸纳器型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
