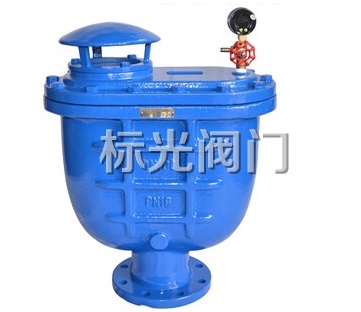

CARX-10/16/25清水复合式排气阀

CARX-10/16/25清水复合式排气阀
产品名称: CARX-10/16/25清水复合式排气阀
产品型号: CARX-10/16/25
产品分类: 排气阀
咨询电话: 13120937397
报价 QQ: 408823840



CARX-10/16/25清水复合式排气阀概述

复合式排气阀用于管路上的高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。

CARX-10/16/25清水复合式排气阀作用原理:
当管内开始注水时,阀瓣处在开启位置,进行大量排气,当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。注:不能在污水管道上使用

CARX-10/16/25清水复合式排气阀结构图


CARX-10/16/25清水复合式排气阀结构与用途

CARX型复合式排气阀阀体为圆桶状,标光牌阀门内件包括不锈钢球、阀杆及阀瓣。本阀安装在泵出口处或送配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压而损坏。

CARX-10/16/25清水复合式排气阀主要零件材料:

零件名称

阀体、阀盖

浮球

杠杆架

杠杆

塞头

材料

球墨铸铁、球墨铸铁

不锈钢

不锈钢

铝青铜

铝青铜

CARX-10/16/25清水复合式排气阀外形尺寸

DNmm

25

32

50

65

80

100

150

200

L

280

280

360

360

400

465

537

537

L1

176

176

208

208

244

275

332

332

H

330

330

475

475

552

623

686

686

订货须知:

一、①CARX-10/16/25清水复合式排气阀产品名称与型号②CARX-10/16/25清水复合式排气阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定CARX-10/16/25清水复合式排气阀型号,请按CARX-10/16/25清水复合式排气阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
