VSSJAF-10/16双法兰传力接头

VSSJAF-10/16双法兰传力接头
产品名称: VSSJAF-10/16双法兰传力接头
产品型号: VSSJAF-10/16
产品分类: 伸缩器
咨询电话: 13120937397
报价 QQ: 408823840



VSSJAF-10/16双法兰传力接头概述:
VSSJAF型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

传力接头分类有:单法兰传力接头、双法兰松传力接头、可拆式双法兰传力接头。
传力接头材质:主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

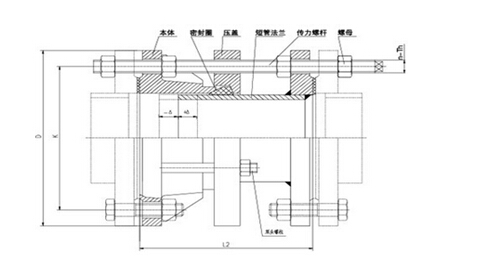

VSSJAF-10/16双法兰传力接头结构图:


VSSJAF-10/16双法兰传力接头安装说明:

VSSJAF型双法兰传力接头适用于两边均与法兰连接的管道中,安装时调整产品两端与法兰的安装长度,对角依次均匀拧紧压螺栓,使其成为一个整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整在工作时,可以把轴向推力传递至整个管道。

VSSJAF-10/16双法兰传力接头主要零件材料

序号

名称

数量

材料

1

本体

1

QT400-15Q235AZG230-45020

2

密封圈

1

NBR

3

压盖

1

QT400-15Q235AZG230-45020

4

短管法兰

1

Q235A2016Mn

5

螺母

5n

Q235A201Cr18Ni9Ti

6

螺柱

n

Q235A351Cr18Ni9Ti

VSSJAF-10/16双法兰传力接头外形连接尺寸

公称通径

管子外径

外形尺寸

伸缩量

法兰连接尺寸

Dw

L

L1

0.6MPa

1.0MPa

D

D1

n-d

D

D1

n-d

65

76

340

105

50

160

130

4-14

185

145

4-18

80

89

190

150

4-18

200

160

8-18

100

108

210

170

220

180

114

125

133

240

200

8-18

250

210

140

150

159

265

225

285

240

8-22

168

200

219

320

280

340

295

250

273

370

335

12-18

395

350



12-22

300

325

350

130

65

440

395

12-22

445

400

350

377

490

445

505

460

16-22

400

426

540

495



16-22

565

515

16-26

450

480

595

550

615

565

20-26

500

530

645

600

20-22

670

620

600

630

755

705

20-26

780

725

20-30

700

720

860

810

24-26

895

840

24-30

800

820

590

220

130

975

920

24-30

1015

950

24-33

900

920

1075

1020

1115

1015

28-33

1000

1020

1175

1120

28-30

1230

1160

28-36

1200

1220

1405

1340

32-33

1455

1380

32-40

1400

1420

1630

1560

36-36

1675

1590

36-42

1500

1520

1730

1660

-

-

-

1600

1620

1830

1760

40-36

1915

1820

40-48

1800

1820

2045

1970

44-40

2115

2020

44-48

2000

2020

2265

2180

48-42

2325

2230

48-48

2200

2220

2475

2390

52-42

2550

2440

52-56

2400

2420

2685

2600

56-42

2760

2650

56-56

2600

2620

600

240

150

2905

2810

60-48

2960

2850

60-56

订货须知:

一、①VSSJAF-10/16双法兰传力接头产品名称与型号②VSSJAF-10/16双法兰传力接头口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定VSSJAF-10/16双法兰传力接头型号,请按VSSJAF-10/16双法兰传力接头型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
