H42W-16/25P不锈钢立式止回阀

H42W-16/25P不锈钢立式止回阀
产品名称: H42W-16/25P不锈钢立式止回阀
产品型号: H42W-16/25P
产品分类: 不锈钢止回阀
咨询电话: 13120937397
报价 QQ: 408823840



H42W-16/25P不锈钢立式止回阀概述:

H42W立式止回阀的阀瓣是沿着阀体垂直中心线滑动,当进口端有压力作用,便克服弹簧阻力使阀门开启,当进口端的压力低于出口端,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起到止回的作用。如果立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。立式止回阀具有结构简单,零部件少,重量轻等特点,广泛使用于石油、化工、冶金、电力、城建等行业。

H42W-16/25P不锈钢立式止回阀工作原理:

不锈钢立式止回阀默认处于关闭状态,工作过程是由管道中阀门进口端介质的压力推动,克服弹簧弹力从而使不锈钢立式止回阀打开;当进口端介质压力低于出口端压力时,弹簧将阀瓣推向阀座而使阀门关闭,避免了介质的回流,故起止回作用。立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

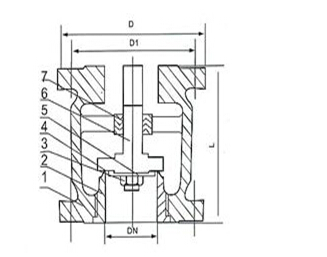

H42W-16/25P不锈钢立式止回阀结构图:


H42W-16/25P不锈钢立式止回阀标准:

设计与制造

结构长度

法兰尺寸

试验与检验

GB12236-89

GB12221-89

JB79GB/T9112-9131

GB/T13927-92JB/T9092-99

H42W-16/25P不锈钢立式止回阀主要性能规范:

型号

公称压力
PN(MPa)

试验压力P3(MPa)

适用温度()

适用介质

壳体

密封

H42W-16P

1.6

2.4

1.76

425

水、油品

200

弱腐蚀介质

H42W-25P

2.5

3.75

2.75

腐蚀性介质



H42W-40P

4.0

6.0

4.4

弱腐蚀性介质

腐蚀性介质

水、油品

H42W-16/25P不锈钢立式止回阀主要零件材料:

零件名称

阀体、阀瓣

导向阀

密封面

H42W-16P

铬镍钛不锈钢

铬镍钛不锈钢

铬镍钛不锈钢

H42W-25P

H42W-40P

H42W-16/25P不锈钢立式止回阀主要尺寸:

公称通径DN

L

D

D1

D2

b

f

Z-фd

25

115

115

85

65

16

2

4-ф14

32

120

135

100

78

18

3

4-ф18

40

130

145

110

85

18

3

4-ф18

50

140

160

125

100

20

3

4-ф18

65

160

180

145

120

22

3

8-ф18

80

185

195

160

135

22

3

8-ф18

100

210

230

190

160

24

3

8-ф23

125

250

270

220

168

28

3

8-ф25

150

300

300

250

218

30

3

8-ф25

200

380

360

310

278

34

3

12-ф25
