H44W-16/25P不锈钢旋启式止回阀
| 产品名称： | H44W-16/25P不锈钢旋启式止回阀 |
| 产品型号： | H44W-16/25P |
| 产品分类： | 不锈钢止回阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
H44W-16/25P不锈钢旋启式止回阀概述：
H44W不锈钢旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。不锈钢旋启式止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。不锈钢旋启式止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
H44W-16/25P不锈钢旋启式止回阀适用范围：
旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

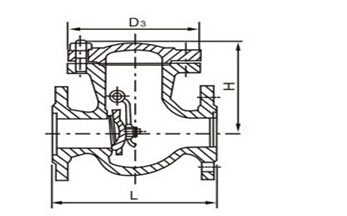

H44W-16/25P不锈钢旋启式止回阀结构图：
H44W-16/25P不锈钢旋启式止回阀主要零件材料：
零件名称 | 材料编号 | ||
阀 体 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀 盖 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀 瓣 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
摇 杆 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀 座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
销 轴 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
密封环、垫片 | 包覆垫 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
H44W-16/25P不锈钢旋启式止回阀性能参数：
试验压力 | 公称压力（ MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 水、蒸汽 | 水、蒸汽 |
H44W-16/25P不锈钢旋启式止回阀标准：
设计与制造 | 结构长度 | 压力-温度等级 | 连接法兰 | 试验与检验 |
GB12236 | GB12221 | GB9131 | JB/T74-94 | JB/T9092-1999 |
H44W-16/25P不锈钢旋启式止回阀连接尺寸表：
型号 | 公称压力 | 公称通径 | 尺寸(mm) | 重量 | |||||||
L | D | D1 | D2 | b | Z-d | D3 | H | ||||
H44W-16P | 1.6 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
型号 | 公称压力 | 公称通径 | 尺寸(mm) | 重量 | |||||||
L | D | D1 | D2 | b | Z-d | D3 | H | ||||
H44W-25P | 2.5 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
订货须知：
一、①H44W-16/25P不锈钢旋启式止回阀产品名称与型号②H44W-16/25P不锈钢旋启式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H44W-16/25P不锈钢旋启式止回阀型号，请按H44W-16/25P型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
