H71X-16对夹消声止回阀
| 产品名称： | H71X-16对夹消声止回阀 |
| 产品型号： | H71X-16 |
| 产品分类： | 给排水用止回阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
H71X-16对夹消声止回阀概述：
H71X对夹消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可，但阻力大于全流量的节能消声止回阀。
H71X-16对夹消声止回阀用途：
对夹式消声止回阀主要用在水泵出口，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。高层建筑给排水、消防、空调、等泵房系统。

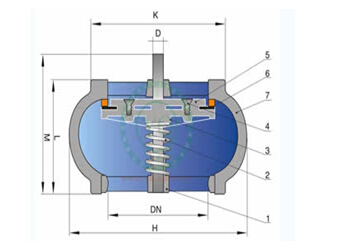

H71X-16对夹消声止回阀结构图：
H71X-16对夹消声止回阀主要性能规范：
公称压力 | 实验压力 | 工作压力 | 适用温度 | 适用介质 | |
强度 | 密封 | ||||
1.6 | 2.4 | 1.76 | 1.6 | 80 | 水 |
H71X-16对夹消声止回阀主要零件材料：
零件名称 | 阀体、阀盖、阀瓣 | 密封垫 | 阀轴、压盖 | 弹簧 |
材料 | 铸铁 | 丁腈橡胶 | 黄铜 | 不锈钢 |
H71X-16对夹消声止回阀安装说明：
１、安装前请核对该对夹消声止回阀的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查对夹消声止回阀体标示红色箭头与管线水流方向是否一致。
３、夹紧对夹消声止回阀时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。
H71X-16对夹消声止回阀主要尺寸及重量：
公称通经 ＤＮ（mm） | 尺寸（mm） | 重量 （kg） | |||
Ｌ | Ｄ | Ｄ | 螺栓 | ||
40 | 62 | 105 | 85 | 4-M16×150 | 2.3 |
50 | 67 | 127 | 105 | 4-M16×150 | 2.5 |
65 | 73 | 139 | 120 | 4-M16×150 | 4 |
80 | 80 | 152 | 135 | 8-M16×160 | 5.2 |
100 | 102 | 172 | 155 | 8-M16×190 | 7.5 |
125 | 120 | 225 | 185 | 8-M16×230 | 13.5 |
150 | 140 | 232 | 210 | 8-M20×240 | 17.5 |
200 | 165 | 286 | 265 | 12-M20×260 | 27 |
250 | 210 | 350 | 320 | 12-M22×310 | 56 |
300 | 260 | 430 | |||
订货须知：
一、①H71X-16对夹消声止回阀产品名称与型号②H71X-16对夹消声止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H71X-16对夹消声止回阀型号，请按H71X-16对夹消声止回阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
