HC44X-10/16Q橡胶瓣止回阀

HC44X-10/16Q橡胶瓣止回阀概述：

HC44X橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布作衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次，具有水头损失小，不易堆积杂物，维修简便等特性。橡胶瓣止回阀的阀瓣采用全衬丁腈橡胶与阀体斜面金属组合密封，阀瓣关闭行程短，密封性能好，可显著减少水锤冲击压力。

HC44X-10/16Q橡胶瓣止回阀产品特点：

橡胶瓣止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门零部件，主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。

HC44X-10/16Q橡胶瓣止回阀用途：

主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

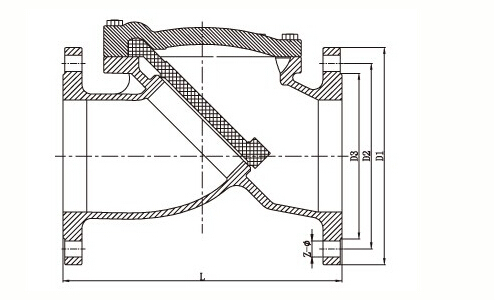

HC44X-10/16Q橡胶瓣止回阀结构图片：

HC44X-10/16Q橡胶瓣止回阀主要零件材料：

型号	阀体	阀瓣
HC44X-10Q	QT450	丁晴橡胶NBR
HC44X-16Q

HC44X-10/16Q橡胶瓣止回阀主要性能参数：

型号	公称压力PN(MPa)	壳体试验压力（MPa）	密封试验压力（MPa）	工作温度（℃）	适用介质
HC44X-10Q	1.0	1.5	1.1	≤80	水、油品等

HC44X-10/16Q橡胶瓣止回阀主要外形连接尺寸：

公称通径(DN)	L	H
40	165	180
50	200	190
65	215	210
80	240	230
100	290	250
125	330	280
150	355	315
200	500	370
250	620	430
300	700	475
350	785	550
400	915	600

HC44X-10/16Q橡胶瓣止回阀安装注意事项：

1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所标箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

订货须知：

一、①HC44X-10/16Q橡胶瓣止回阀产品名称与型号②HC44X-10/16Q橡胶瓣止回阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HC44X-10/16Q橡胶瓣止回阀型号，请按HC44X-10/16Q橡胶瓣止回阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
