HQ41X-16卧式球型止回阀
| 产品名称： | HQ41X-16卧式球型止回阀 |
| 产品型号： | HQ41X-16 |
| 产品分类： | 给排水用止回阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
HQ41X-16卧式球型止回阀概述：
HQ41X卧式球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃，以防止倒流及水锤对泵损害。
HQ41X-16卧式球型止回阀特点：
1、流体阻力小，球形污水止回阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、通道平整光滑，不易沉积介质，可以进行管线通球。
3、止回阀开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
4、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
5、密封性能好。球形污水止回阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
6、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
HQ41X-16卧式球型止回阀结构图：
HQ41X-16卧式球型止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～350mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
型号 | 公称压力（NPa） | 试验压力（NPa） | 工作温度 | |
壳体 | 密封 | |||
HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80℃ |
1.6 | 2.4 | 1.76 | ||
HQ41X-16卧式球型止回阀主要零部件：
零件名称 | 材质 |
阀体、阀盖 | 球铁 |
球架、档板 | 球铁 |
球体 | 碳钢包橡胶 |
HQ41X-16卧式球型止回阀主要连接外型尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 216 | 214 | 293 | 305 | 381 | 4063 | 495 | 622 | 698 | 787 |
H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |

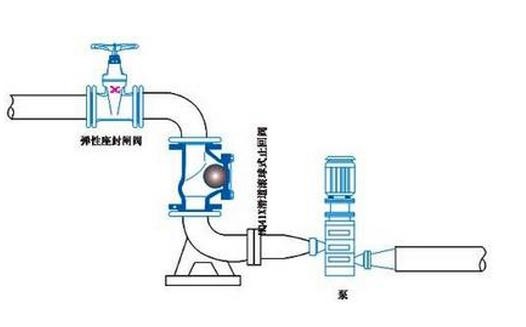

HQ41X-16卧式球型止回阀安装示意图：
订货须知：
一、①HQ41X-16卧式球型止回阀产品名称与型号②HQ41X-16卧式球型止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定HQ41X-16卧式球型止回阀型号，请按HQ41X-16卧式球型止回阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
