H14X-10/16铸铁丝口卧式止回阀
| 产品名称： | H14X-10/16铸铁丝口卧式止回阀 |
| 产品型号： | H14X-10/16 |
| 产品分类： | 丝口止回阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
H14X-10/16铸铁丝口卧式止回阀概述
H14X丝扣止回阀又称内螺纹止回阀，内螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
适用介质为：水、油品、蒸汽、酸性介质等。

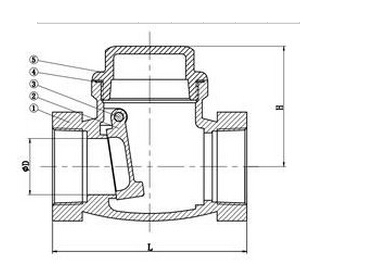

H14X-10/16铸铁丝口卧式止回阀结构图：
H14X-10/16铸铁丝口卧式止回阀主要零件材料：
序号 |
零件名称 |
材质 |
1 |
阀体 |
铸铁 |
2 |
阀盖 |
铸铁 |
3 |
摇杆插销 |
不锈钢 |
4 |
阀瓣 |
铸铁 |
5 |
螺塞 |
不锈钢 |
6 |
螺塞垫片 |
PTFE |
H14X-10/16铸铁丝口卧式止回阀主要技术参数
1.公称通经：DN15-DN100
2.公称压力:1.0MPa-2.5MPa
3.适用温度范围:-20~350℃
4.材质：铸铁
5.适用介质:水、油、气。
称压力 |
试验压力（MPa） |
适用介质 |
|||||
强度试验 |
密封试验 |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|||
1.6 |
2.4 |
1.8 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介质 |
|
2.5 |
3.8 |
2.8 |
|||||
H14X-10/16铸铁丝口卧式止回阀主要连接尺寸及重量：
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
公称通径DN(mm) |
ZG |
H |
L |
15 |
1/2 |
73 |
43 |
20 |
3/4 |
85 |
48 |
25 |
1 |
95 |
55 |
32 |
1-1/4 |
113 |
73 |
40 |
1-1/2 |
138 |
86 |
50 |
2 |
156 |
98 |
订货须知：
一、①H14X-10/16铸铁丝口卧式止回阀产品名称与型号②H14X-10/16铸铁丝口卧式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H14X-10/16铸铁丝口卧式止回阀型号，请按H14X-10/16铸铁丝口卧式止回阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
