Z41X-10/16/25Q软密封明杆闸阀
| 产品名称： | Z41X-10/16/25Q软密封明杆闸阀 |
| 产品型号： | Z41X-10/16/25Q |
| 产品分类： | 弹性座封闸阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Z41X-10/16/25Q软密封明杆闸阀产品详情：
Z41X软密封明杆闸阀采用最优质的球墨铸铁铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

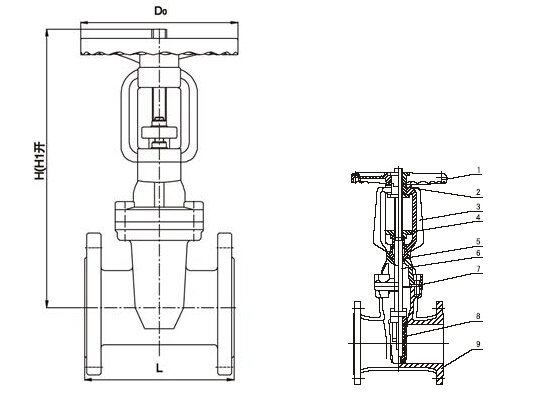

Z41X-10/16/25Q软密封明杆闸阀结构图：
Z41X-10/16/25Q软密封明杆闸阀主要特点：
软密封明杆闸阀，除具有软密封闸阀的优点之外,还可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.
Z41X-10/16/25Q软密封明杆闸阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保
Z41X-10/16/25Q软密封明杆闸阀主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
Z41X-10/16/25Q软密封明杆闸阀主要零件材料：
序 号 |
名 称 |
材 料 |
1 |
手 轮 |
球墨铸铁 |
2 |
阀杆螺母 |
铜合金 |
3 |
支 架 |
球墨铸铁 |
4 |
压 盖 |
球墨铸铁 |
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
6 |
阀 杆 |
不锈钢 |
7 |
中口垫 |
丁腈橡胶、三元乙丙 |
8 |
闸 板 |
球墨铸铁＋三元乙丙或丁腈橡胶 |
9 |
阀 体 |
球墨铸铁 |
Z41X-10/16/25Q软密封明杆闸阀外形尺寸：
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
Hmin（全开） |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
Hmax(全开) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1013 |
1117 |
1655 |
1805 |
订货须知：
一、①Z41X-10/16/25Q软密封明杆闸阀产品名称与型号②Z41X-10/16/25Q软密封明杆闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41X-10/16/25Q软密封明杆闸阀型号，请按Z41X-10/16/25Q软密封明杆闸阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
