Z545X-10/16Q伞齿轮软密封闸阀

Z545X-10/16Q伞齿轮软密封闸阀概述：

Z545X-16Q伞齿轮软密封闸阀具有软密封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统，一般安装于距地面较高位置。

Z545X-10/16Q伞齿轮软密封闸阀特点：

1、重量轻：本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。

2、平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，软密封闸阀底部采用与水管机同的平底设计，不易造成杂物淤积，使流体畅通无阻。

3、整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。

4、精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

Z545X-10/16Q伞齿轮软密封闸阀性能参数：

公称压力：1.0～2.5MPa

工作温度：0～80℃

法兰标准：GB/T 17241.6 GB9113

公称通经：50～400mm

适用介质：水、油、气等　

试验标准：GB13927 AP1598

Z545X-10/16Q伞齿轮软密封闸阀结构图：

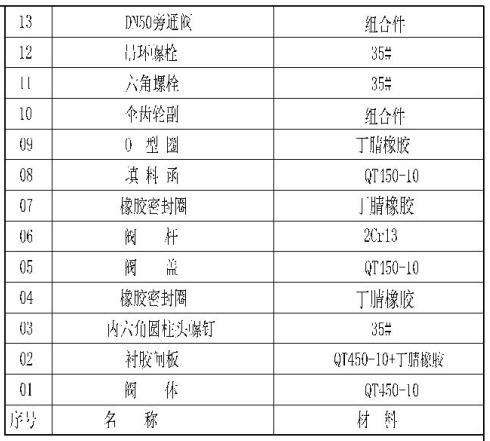

Z545X-10/16Q伞齿轮软密封闸阀零件材料：

Z545X-10/16Q伞齿轮软密封闸阀外形尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
HA	322	332	350	420	581	581	736	882	1009	1300	1380
HC	374	398	429	524	721	736	942	1031	1117	1655	1805

订货须知：

一、①Z545X-10/16Q伞齿轮软密封闸阀产品名称与型号②Z545X-10/16Q伞齿轮软密封闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Z545X-10/16Q伞齿轮软密封闸阀型号，请按Z545X-10/16Q伞齿轮软密封闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
