100X-10/16Q遥控浮球阀

100X-10/16Q遥控浮球阀
产品名称: 100X-10/16Q遥控浮球阀
产品型号: 100X-10/16Q
产品分类: 100X遥控浮球阀
咨询电话: 13120937397
报价 QQ: 408823840



100X-10/16Q遥控浮球阀概述:

100X遥控浮球阀也叫100X隔膜式遥控浮球阀,100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。

100X遥控浮球阀是兼具多种功能的水力操作式阀门。要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀同浮球开关控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰。

100X-10/16Q遥控浮球阀工作原理:

当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔()供水。

当水塔()的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

100X-10/16Q遥控浮球阀用途
遥控浮球阀阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

100X-10/16Q遥控浮球阀适用范围:

城建、化工、冶金、石油、制药、食品、饮料、环保

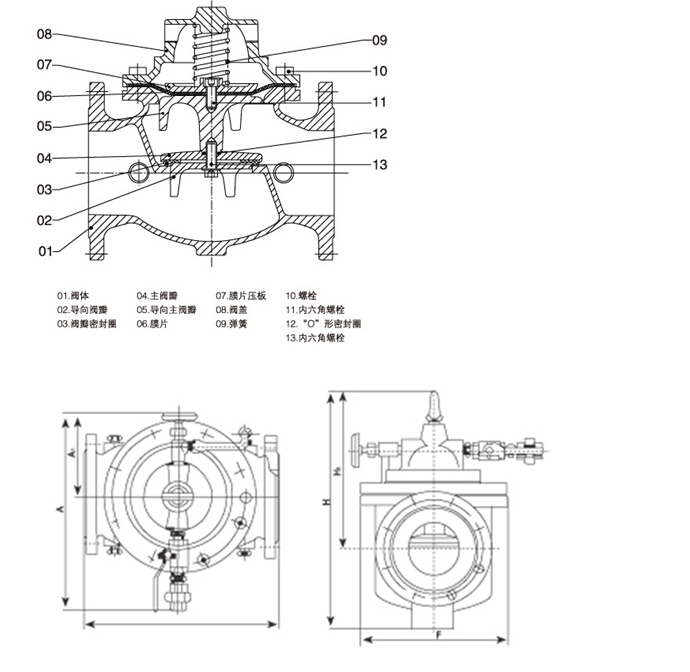

100X-10/16Q遥控浮球阀结构图:



100X-10/16Q遥控浮球阀结构特点:
水力控制阀就是用水压控制的阀门,它由一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成。根据使用目的、功能入志气的不同可演变遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀等。水力控制阀分隔膜型型和活塞型两类,工作原理相同,都是以上下浮压力差△P为动力,由导阀控制,使隔膜(活塞)液压工差动操作,完全由水力自动调节,从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于下方的压力值,所以会把主阀阀盘压到完全关闭的位置;当隔膜(活塞)上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态,其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的压力并随它的变化而开大或关小其自身的小阀口,从而改变隔膜(活塞)上方控制室的压力值,控制主阀阀盘调节位置,

100X-10/16Q遥控浮球阀主要零件材料:

材料

阀体

QT450

阀瓣

QT450

阀盖

QT450

阀杆

2Cr13

隔膜

腈纶帘线衬丁晴胶

100X-10/16Q遥控浮球阀主要技术参数:

型号

公称压力

MPa

试验压力﹝MPa

适用温度

适用介质

壳体

密封

100X遥控浮球阀

1.0

1.5

1.1

≤80℃

水、油品、

污水、海水

1.6

2.4

1.76

100X-10/16Q遥控浮球阀主要外形尺寸:

公称通径DN

L

H

H1

A

B

50

250

260

90

340

260

65

280

285

98

350

270

80

310

295

110

360

280

100

350

315

120

380

290

125

400

335

145

420

340

150

450

390

155

440

360

200

550

460

190

465

385

250

650

520

250

495

415

300

800

620

290

580

440

350

900

650

330

605

470

400

1000

710

360

630

490

450

1000

750

445

655

510

500

1100

800

495

685

545

600

1100

900

550

740

610

700

1450

1000

605

800

670

800

1560

1100

730

860

730

900

1800

1200

800

915

785

1000

2000

1330

910

985

855

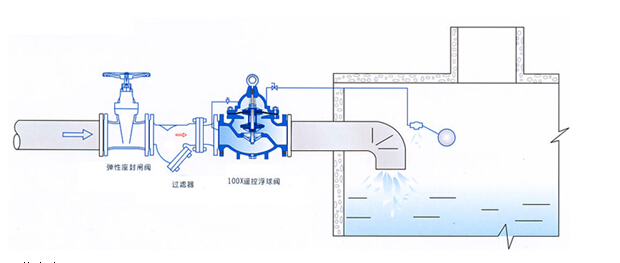

100X-10/16Q遥控浮球阀安装示意图


订货须知:

一、①100X-10/16Q遥控浮球阀产品名称与型号②100X-10/16Q遥控浮球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定100X-10/16Q遥控浮球阀型号,请按100X-10/16Q遥控浮球阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
