200X-10/16Q减压阀

200X-10/16Q减压阀
产品名称: 200X-10/16Q减压阀
产品型号: 200X-10/16Q
产品分类: 200X减压阀
咨询电话: 13120937397
报价 QQ: 408823840



200X-10/16Q减压阀概述:

200X减压阀也叫200X减压稳压阀(可调式减压阀)是一种利用介质自身能量来调节与控制管路压力的智能型阀门。200X减压阀用于生活给水消防给水及其他工业给水系统,通过调节减压导阀,即可调节王阀的出口压力。出口压力不阀进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到臧压目的。200X减压阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。

200X-10/16Q减压阀结构特点:
200X减压稳压阀(可调式减压阀)由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
200X减压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。

200X-10/16Q减压阀适用范围

200X 减压阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X-10/16Q减压阀工作原理:

当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。

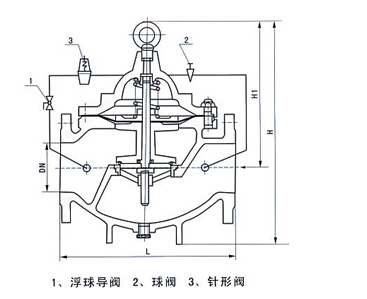

200X-10/16Q减压阀结构图


200X-10/16Q减压阀主要技术参数:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

200X-10/16Q减压阀主要零件材料:

零件名称

零件材料

阀体阀盖

QT450

阀座阀盘

QT450铜合金

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

导阀

铜合金

微型过滤器

不锈钢

200X-10/16Q减压阀连接尺寸

公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

1000

2000

1330

910

830

830

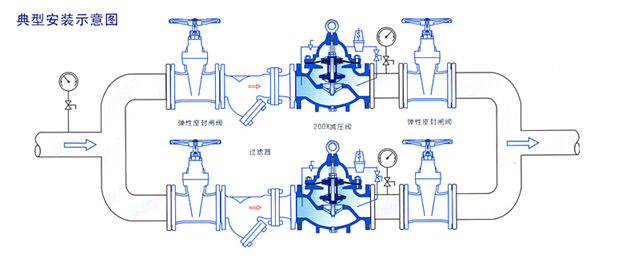

200X-10/16Q减压阀典型安装示意图


订货须知:

一、①200X-10/16Q减压阀产品名称与型号②200X-10/16Q减压阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定200X-10/16Q减压阀型号,请按200X-10/16Q减压阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
