400X-10/16Q流量控制阀

400X-10/16Q流量控制阀
产品名称: 400X-10/16Q流量控制阀
产品型号: 400X-10/16Q
产品分类: 400X流量控制阀
咨询电话: 13120937397
报价 QQ: 408823840



400X-10/16Q流量控制阀概述

400XA流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门。流量控制阀主阀安装在配主管道路需控制流量的管路中,保持预定流量不变,将过大流量限制在一个预不定期值,将上游高压减为下游低压,即使流量控制阀主阀上游的压力发生变化,也不会影响流量控制阀主阀下游的流量。

400XA流量控制阀一改常规节流阀使用孔板或纯机械地减小流域面积的原理,利用相关导阀,最大限度地减少能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量,避免损失。控制灵免度高,安全可靠,调试简便,使用寿命长。

400X-10/16Q流量控制阀工作原理

当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

400X-10/16Q流量控制阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

400X-10/16Q流量控制阀特点:

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。400X流量控制阀使系统无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。阀门控制灵敏度高,安全可靠,调试简便,使用寿命长。本产品利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。

400X-10/16Q流量控制阀主要零件材料:

材料

阀体

QT450

阀瓣

QT450

阀盖

QT450

阀杆

2Cr13

隔膜

腈纶帘线衬丁晴胶

400X-10/16Q流量控制阀主要技术参数:

型号

公称压力

MPa

试验压力﹝MPa

适用温度

适用介质

壳体

密封

400XA流量控制阀

1.0

1.5

1.1

≤80℃

1.6

2.4

1.76

400X-10/16Q流量控制阀主要外形尺寸:

公称通径DN(mm)

尺寸(mm)

L

50

203

65

216

80

241

100

292

125

330

150

356

200

457

250

533

300

610

350

686

400

762

450

864

500

914

600

1067

700

1300

800

1450

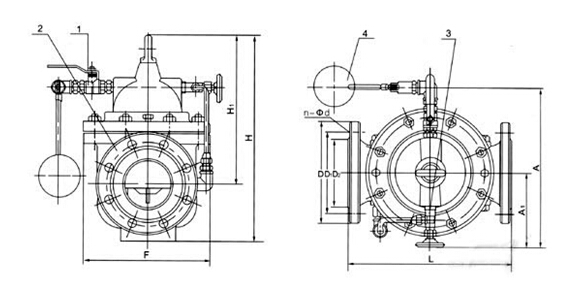

400X-10/16Q流量控制阀结构图:

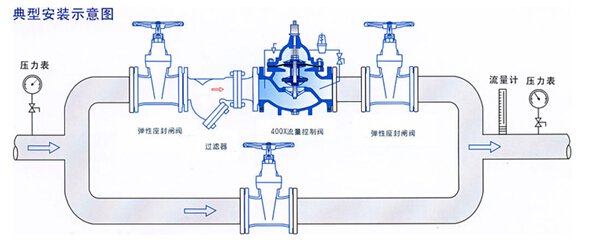

400X-10/16Q流量控制阀典型安装示意图:



400X-10/16Q流量控制阀安装说明:


1)主阀最佳的安装方式是水平安装在管线上,阀盖朝上,其它安装方式也可以达到使用功能。
2)安装前要彻底清除管道内的杂物,安装是要注意主阀体外水流标示箭头,遵循方向安装。
3)主阀前要装一只闸阀和一只过滤器,主阀后也要装一只闸阀,以便于维修。
4)通水前必须彻底中洗管道。
5)试水时,要慢慢开启主阀前的闸阀,慢慢增加压力,同时注意主阀体外的控制管路是否漏水。
6)主阀上的微型过滤器要主期清洗针型阀和球阀配合调节,可得到最佳的开启和关闭速度。

订货须知:

一、①400X-10/16Q流量控制阀产品名称与型号②400X-10/16Q流量控制阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定400X-10/16Q流量控制阀型号,请按400X-10/16Q型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
