500X-10/16Q泄压阀

500X-10/16Q泄压阀
产品名称: 500X-10/16Q泄压阀
产品型号: 500X-10/16Q
产品分类: 500X泄压阀
咨询电话: 13120937397
报价 QQ: 408823840



500X-10/16Q泄压阀概述:

500X泄压阀也叫500X泄压持压阀,主要用于消防或其他供水系统中,保障主阀上游供水区的压力,当给水管中压力超过500X泄压阀持压阀设定压力时,500X泄压阀开启,防止管线及设备因超压而损坏,500X泄压持压阀由主阀、泄压持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。

500X泄压阀利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。本产品利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。

500X-10/16Q泄压阀工作原理:

1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。

500X-10/16Q泄压阀特点:

500X泄压持压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。500X 泄压持压阀系统动作平稳、强度高、使用寿命长。500X泄压持压阀适用于600mm 口径以下的管道。

1.结构新颖合理、合理运用液压原理控制论

2.灵敏度高、安全泄压

3.阀瓣快开慢闭、无水锤冲击
4.运行平稳、无噪声
5.使用寿命时间长

500X-10/16Q泄压阀适用范围:

城建、化工、冶金、石油、制药、食品、饮料、环保

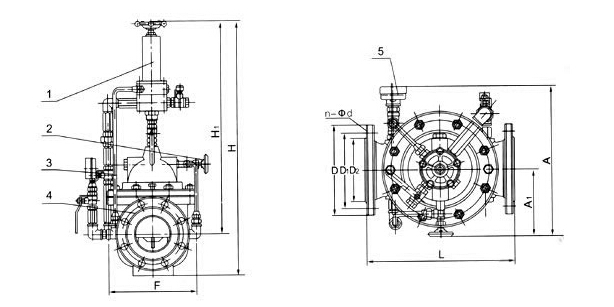

500X-10/16Q泄压阀结构图:


500X-10/16Q泄压阀安装示意图:


500X-10/16Q泄压阀主要技术参数:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

500X-10/16Q泄压阀主要零件材料:

零件名称

零件材料

阀体 阀盖

QT450

阀座 阀盘

QT450铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

泄压/持压导阀

铜合金

微型过滤器

不锈钢

500X-10/16Q泄压阀主要外形尺寸

公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

1000

2000

1330

910

830

830
