600X-10/16Q水力电动控制阀
| 产品名称： | 600X-10/16Q水力电动控制阀 |
| 产品型号： | 600X-10/16Q |
| 产品分类： | 600X水力电动控制阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
600X-10/16Q水力电动控制阀概述：
600X水力电动控制阀也叫600X电动控制阀，是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管道路系统，实现远程操作，并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调，平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电220V，或直流电24V，可根据各种场合选用常开或常闭型均可。
600X-10/16Q水力电动控制阀工作原理：
当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。 当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。
600X-10/16Q水力电动控制阀结构特点和用途：
600X水力电动控阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。本产品利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
600X-10/16Q水力电动控制阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保

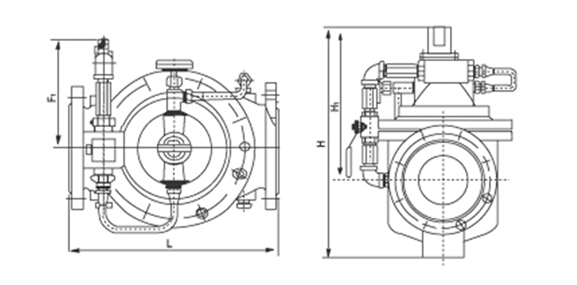

600X-10/16Q水力电动控制阀结构图：
600X-10/16Q水力电动控制阀主要技术参数：
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 最高进口压力(MPa) | 出口可调压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
600X-10/16Q水力电动控制阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 | QT450 |
阀座 阀盘 | QT450、铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |
600X-10/16Q水力电动控制阀主要尺寸：
公称通径DN | L | H | H1 | A | B |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
350 | 900 | 725 | 330 | 380 | 380 |
400 | 1000 | 760 | 360 | 415 | 415 |
450 | 1000 | 810 | 445 | 435 | 435 |
500 | 1100 | 865 | 495 | 460 | 460 |
600 | 1100 | 935 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1205 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |

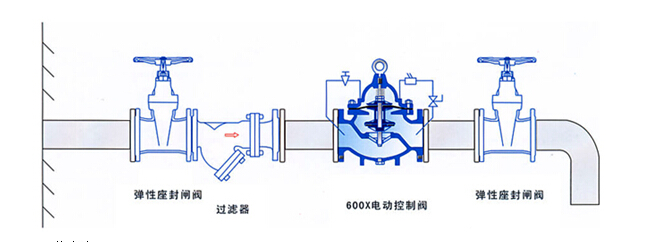

600X-10/16Q水力电动控制阀典型安装示意图：
订货须知：
一、①600X-10/16Q水力电动控制阀产品名称与型号②600X-10/16Q水力电动控制阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定600X-10/16Q水力电动控制阀型号，请按600X-10/16Q水力电动控制阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
