800X-10/16Q压差旁通平衡阀

800X-10/16Q压差旁通平衡阀
产品名称: 800X-10/16Q压差旁通平衡阀
产品型号: 800X-10/16Q
产品分类: 800X压差旁通平衡阀
咨询电话: 13120937397
报价 QQ: 408823840



800X-10/16Q压差旁通平衡阀概述

800X压差平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确-亘定值,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间.是一种智能型阀门。

800X-10/16Q压差旁通平衡阀工作原理:

当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此压差通过接管作用于导阀膜片两侧,改变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。

设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

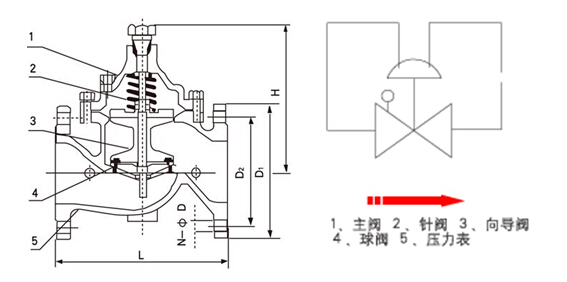

800X-10/16Q压差旁通平衡阀结构图:


800X-10/16Q压差旁通平衡阀结构特点

800X压差调节阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。本产品利用水力自力控制,不需要其它装置和能源,保养简便。

800X-10/16Q压差旁通平衡阀主要用途

常闭型旁通压差控制阀用于燃油、燃气热源供、回水管,中央空调的分、集水器之间,作为一次测定流量,二次侧变流量系统的旁通安装,可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏,可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。

常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统,使用时按高度差设定该阀的压差,并在低区回水管适当位置安装减压泵、止回阀,调节阀组成的回水减压装置,通过调节阀来调节并设定回水管压力,这样既可保证高区用户不会出现倒空现象,又可保护低区设备不会因压力过高而损

800X-10/16Q压差旁通平衡阀主要技术参数:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

800X-10/16Q压差旁通平衡阀主要零件材料:

零件名称

零件材料

阀体阀盖

QT450

阀座阀盘

QT450铜合金

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

泄压/持压导阀

铜合金

微型过滤器

不锈钢

800X-10/16Q压差旁通平衡阀主要外形连接尺寸:

公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

1000

2000

1330

910

830

830

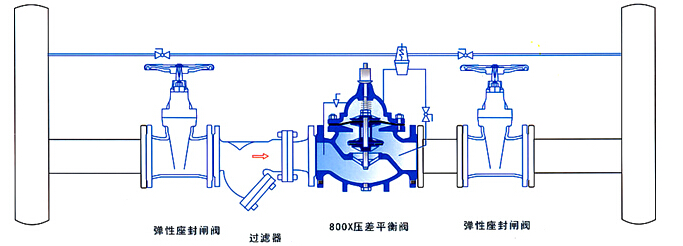

800X-10/16Q压差旁通平衡阀安装示意图:


订货须知:

一、①800X-10/16Q压差旁通平衡阀产品名称与型号②800X-10/16Q压差旁通平衡阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定800X-10/16Q压差旁通平衡阀型号,请按800X-10/16Q压差旁通平衡阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
