HS41X-10/16C-A铸钢倒流防止器

HS41X-10/16C-A铸钢倒流防止器
产品名称: HS41X-10/16C-A铸钢倒流防止器
产品型号: HS41X-10/16C-A
产品分类: 倒流防止器
咨询电话: 13120937397
报价 QQ: 408823840



HS41X-10/16C-A铸钢倒流防止器概述:

安全型管道铸钢倒流防止器用于防止生活饮用水管道发生回流污染的安全装置,是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门,以确保生活饮用水的卫生和安全。

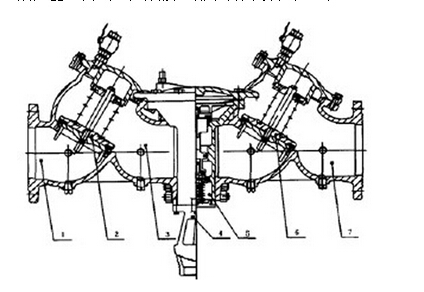

HS41X-10/16C-A铸钢倒流防止器结构:

HS41X-16A安全型管道铸钢倒流防止器是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧和空气隔阻器组成。如果倒流防止器安装在室外地面,空气隔阻器可不装。如果倒流防止器安装在室内或地下,必须装上空气隔阻器,其出口必须接至排水管网或下水道中。


HS41X-10/16C-A铸钢倒流防止器工作原理:

HS41X-16A安全型管道铸钢倒流防止器是在二级止回系统增设一个排水泄压装置,这样即使二级止回密封同时破坏,其也能起到防止回流污染的作用。

HS41X-10/16C-A铸钢倒流防止器用途:

广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。

HS41X-10/16C-A铸钢倒流防止器主要性能参数:
使用压力:1.0-1.6MPa 使用介质:洁净水 介质温度:≤60

HS41X-10/16C-A铸钢倒流防止器主要零件材质如下:

零件名称

材质

阀体、阀盖

碳钢、球墨铸铁、不锈钢

阀瓣

碳钢、球墨铸铁、不锈钢、丁腈橡胶

阀杆

铝青铜、铬不锈钢

膜片

丁腈橡胶

膜片压板

碳钢、球墨铸铁、不锈钢

弹簧

不锈钢

HS41X-10/16C-A铸钢倒流防止器主要外形及安装尺寸:

型号

规格 DNmm

总长

进水口法兰直径

进水口法兰螺丝孔距

进水口法兰螺丝孔数、直径

   HS41X-16A

 DN40

420

 145

 100

 4-18

 DN50

500

 160

 125

4-18

DN65

560

180

145

4-18

DN80

680

195

160

8-18

DN100

760

215

180

8-18

DN150

870

280

240

8-23

DN200

1000

335

295

12-23

DN250

1120

405

355

12-25

HS41X-10/16C-A铸钢倒流防止器安装要求:
1.倒流防止器必须水平安装,安装地点环境应清洁,有足够的维护空间,安全型倒流防止器配有空气隔阻器,其出口必须接至排水管网或下水道中。
2.安装地域应设排水设施。
3.阀前应装闸阀(蝶阀)过滤器及橡胶软接头(或伸缩器),阀后装闸阀(蝶阀)。
HS41X-10/16C-A铸钢倒流防止器安装部位:
1.自来水管网接入用户的接户管水表后面。
2.生活用水管道上接出非生活饮用水和排污管,安装于接出管起端。
3.生活饮用水水箱的进水管上(水箱底部进水时)。
4.生活饮用水管道上串联加压泵时安装于泵吸水管上。
5.安装地应保持环境的清洁卫生,必要时对环境进行消毒。

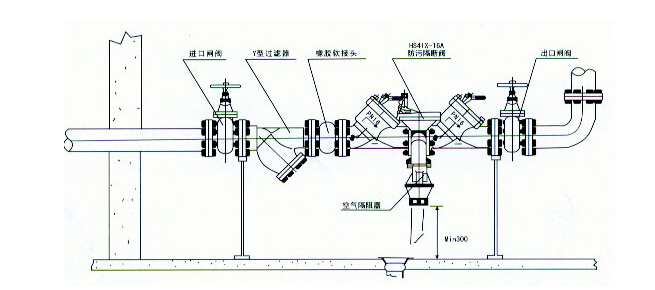

HS41X-10/16C-A铸钢倒流防止器典型安装示意图:


订货须知:

一、①HS41X-10/16C-A铸钢倒流防止器产品名称与型号②HS41X-10/16C-A铸钢倒流防止器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HS41X-10/16C-A铸钢倒流防止器型号,请按HS41X-10/16C-A铸钢倒流防止器型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
