HS41X-10/16C-B铸钢防污隔断阀

HS41X-10/16C-B铸钢防污隔断阀
产品名称: HS41X-10/16C-B铸钢防污隔断阀
产品型号: HS41X-10/16C-B
产品分类: 防污隔断阀
咨询电话: 13120937397
报价 QQ: 408823840



HS41X-10/16C-B铸钢防污隔断阀概述:
防污隔断阀是根据目前供水管网,因回流造成严重污染情况;我单位引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新疑水力控制阀门,以确保生活饮用的卫生和安全,以填补国内阀门领域的空白。

HS41X-10/16C-B铸钢防污隔断阀结构:
本阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。 第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型为两个止回阀串联而成,无安全排水。

HS41X-10/16C-B铸钢防污隔断阀工作原理:
普通型:为二个止回阀串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。其安全可靠性相对差些,工作原理较简单。 安全型:防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。
1、HS41X防污隔断阀正常供水
a、清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水,第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与第一级止回阀出口第二级止回阀进口相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水:
b、当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
c、如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
2、HS41X防污隔断阀密封失灵
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止回阀。
3、HS41X防污隔断阀供水压力
供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。

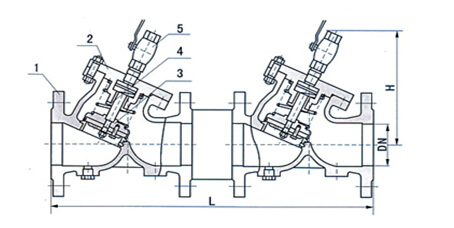

HS41X-10/16C-B铸钢防污隔断阀结构图:


HS41X-10/16C-B铸钢防污隔断阀主要部件材料:

序号

零部件名称

材质

1

阀体

铸钢球墨铸铁、不锈钢

2

阀盖

铸钢球墨铸铁、不锈钢

3

阀盘

铸钢球墨铸铁、不锈钢

4

弹簧

不锈钢、铬钒钢

5

防污阀

黄铜

HS41X-10/16C-B铸钢防污隔断阀连接尺寸:

单位:mm

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

458

482

551

653

735

793

1008

1186

1340

1505

1670

1886

1986

2318

H

210

235

264

308

356

400

503

595

705

705

905

910

921

1210

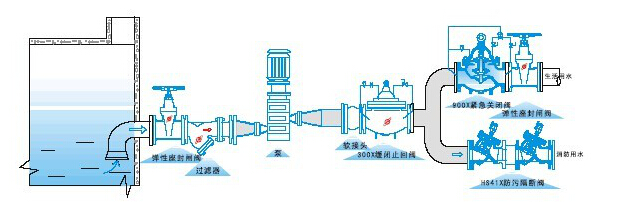

HS41X-10/16C-B铸钢防污隔断阀安装示意图:


订货须知:

一、①HS41X-10/16C-B铸钢防污隔断阀产品名称与型号②HS41X-10/16C-B铸钢防污隔断阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HS41X-10/16C-B铸钢防污隔断阀型号,请按HS41X-10/16C-B铸钢防污隔断阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
