HS41X-10/16P-B不锈钢防污隔断阀

HS41X-10/16P-B不锈钢防污隔断阀概述：

HS41X-10/16P-B不锈钢防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。

HS41X-10/16P-B不锈钢防污隔断阀工作原理：

HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成，第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，（即出口端压力高于中坚腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。

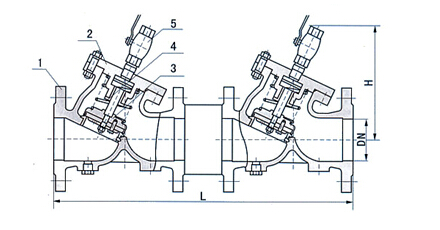

HS41X-10/16P-B不锈钢防污隔断阀结构图：

HS41X-10/16P-B不锈钢防污隔断阀用途：

产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。

HS41X-10/16P-B不锈钢防污隔断阀主要技术参数：

公称压力	公称通径	适用介质	适用温度	法兰标准	试验标准
1.0～2.5MPa	50～600mm	水	0～80℃	GB/T 17241.6GB/T 9113	GB/T 13927API598

HS41X-10/16P-B不锈钢防污隔断阀主要零件材质如下：

零件名称	材质
阀体、阀盖	不锈钢
阀瓣	不锈钢、丁腈橡胶
阀杆	铝青铜、铬不锈钢
膜片	丁腈橡胶
膜片压板	不锈钢
弹簧	不锈钢

HS41X-10/16P-B不锈钢防污隔断阀主要外形及安装尺寸：

型号	DN	16-AL	16-L	D	φ	n-d	h2
HS41X-16	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595

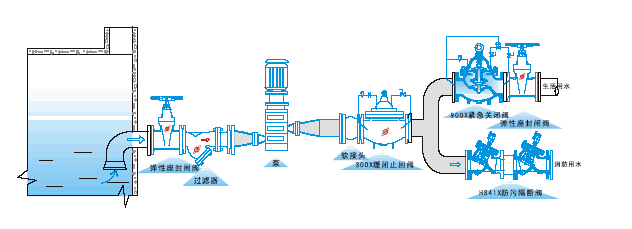

HS41X-10/16P-B不锈钢防污隔断阀安装及应用：

1、普通型可以垂直、水平安装。

2、安全型水平安装，地点环境应清洁，有足够的维护空间，安全排水器或（空气隔阻器）出口离地面高度大于300mm，并不被水或杂物所淹没。

3、安装地哉应设排水设施。

4、阀前应装闸阀（蝶阀）及橡胶软件接头（或伸缩器），阀后装闸阀（蝶阀），水质差时阀前应安装过滤器。

订货须知：

一、①HS41X-10/16P-B不锈钢防污隔断阀产品名称与型号②HS41X-10/16P-B不锈钢防污隔断阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HS41X-10/16P-B不锈钢防污隔断阀型号，请按HS41X-10/16P-B不锈钢防污隔断阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
