HS41X-10/16Q-A球墨铸铁倒流防止器

HS41X-10/16Q-A球墨铸铁倒流防止器
产品名称: HS41X-10/16Q-A球墨铸铁倒流防止器
产品型号: HS41X-10/16Q-A
产品分类: 倒流防止器
咨询电话: 13120937397
报价 QQ: 408823840



HS41X-10/16Q-A球墨铸铁倒流防止器概述:
HS41X倒流防止器是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。

HS41X倒流防止器为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。

HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

HS41X-10/16Q-A球墨铸铁倒流防止器结构图:


HS41X-10/16Q-A球墨铸铁倒流防止器工作原理
1、正常供水
A、清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水,第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与第一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水
B、当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
C、如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。

2、密封失灵时
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无?,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生?,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。

3、如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。

HS41X-10/16Q-A球墨铸铁倒流防止器主要技术参数


HS41X-10/16Q-A球墨铸铁倒流防止器主要部件材料

序号

零部件名称

材质

1

阀体

球墨铸铁、铸钢、不锈钢

2

阀盖

球墨铸铁、铸钢、不锈钢

3

阀盘

球墨铸铁、不锈钢

4

弹簧

不锈钢、铬钒钢

5

防污阀

黄铜

HS41X-10/16Q-A球墨铸铁倒流防止器主要外形及安装尺寸

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

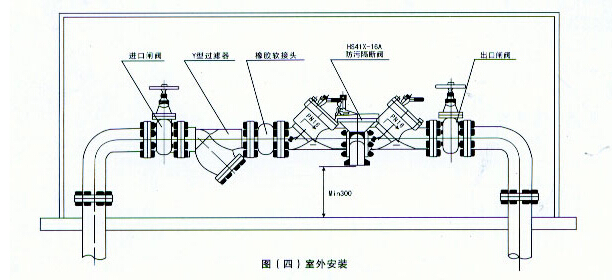

HS41X-10/16Q-A球墨铸铁倒流防止器安装示意图:


订货须知:

一、①HS41X-10/16Q-A球墨铸铁倒流防止器产品名称与型号②HS41X-10/16Q-A球墨铸铁倒流防止器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HS41X-10/16Q-A球墨铸铁倒流防止器型号,请按HS41X-10/16Q-A球墨铸铁倒流防止器型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。

尊敬的客户:

欢迎您访问我们的网站//www.chefcomm.com,首先感谢您对我们标光阀门的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!!!
