HS41X-10/16Q-B球墨铸铁防污隔断阀

HS41X-10/16Q-B球墨铸铁防污隔断阀
产品名称: HS41X-10/16Q-B球墨铸铁防污隔断阀
产品型号: HS41X-10/16Q-B
产品分类: 防污隔断阀
咨询电话: 13120937397
报价 QQ: 408823840



HS41X-10/16Q-B球墨铸铁防污隔断阀概述:

防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置,是我公司引进国外先进技术自行研制开发的,安全可靠,防止饮用水回流污染的新颖阀门,一确保生活饮用水的卫生和安全。

HS41X-10/16Q-B球墨铸铁防污隔断阀工作原理:
HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

HS41X-10/16Q-B球墨铸铁防污隔断阀结构特点:

HS41X防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

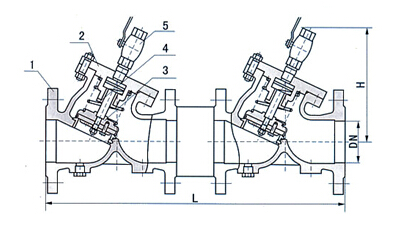

HS41X-10/16Q-B球墨铸铁防污隔断阀结构图:


HS41X-10/16Q-B球墨铸铁防污隔断阀主要零件材料:

序号

零部件名称

材质

1

阀体

球墨铸铁、铸钢、不锈钢

2

阀盖

球墨铸铁、铸钢、不锈钢

3

阀盘

球墨铸铁、不锈钢

4

弹簧

不锈钢、铬钒钢

5

防污阀

黄铜

HS41X-10/16Q-B球墨铸铁防污隔断阀性能参数:

型号

公称压力PN(MPa)

壳体试验压力(MPa)

密封试验压力(MPa)

工作温度(℃)

适用介质

HS41X

1.0

1.5

1.1

≤80

1.6

2.4

1.76

≤80

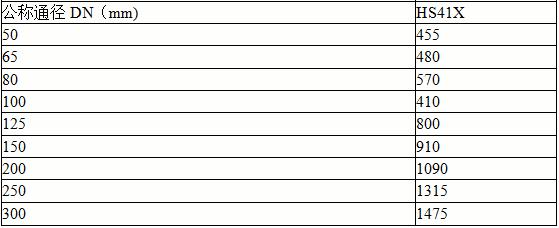

HS41X-10/16Q-B球墨铸铁防污隔断阀主要外形尺寸:

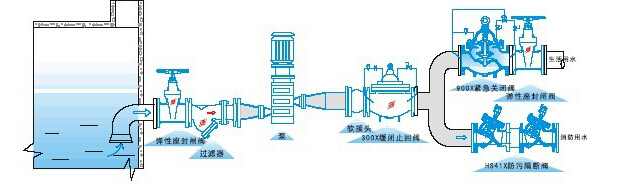

HS41X-10/16Q-B球墨铸铁防污隔断阀安装要求及示意图:

①防污隔断阀必须水平安装,安装地点环境应清洁,有足够的维护空间,安全排水器或(空气隔阻器)出口离地面主度大于300mm,并不被水或杂物所淹没。

②安装地域应设排水设施。

③阀前应装闸阀(蝶阀)过滤器及橡胶软接头(或伸缩器),阀后装闸阀(蝶阀)。

安装部位:

①自来水管网接入用户的接户管水表后面

②生活用水管道上接出非生活用水和排污管,安装于接出管起端。

③生活饮用水水箱的进水管上(水箱底部进水时)。

④生活饮用水管道上串联加压泵时安装于泵吸水管上。


订货须知:

一、①HS41X-10/16Q-B球墨铸铁防污隔断阀产品名称与型号②HS41X-10/16Q-B球墨铸铁防污隔断阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HS41X-10/16Q-B球墨铸铁防污隔断阀型号,请按HS41X-10/16Q-B球墨铸铁防污隔断阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
