LHS743X-16低阻力倒流防止器

LHS743X-16低阻力倒流防止器
产品名称: LHS743X-16低阻力倒流防止器
产品型号: LHS743X-16
产品分类: 倒流防止器
咨询电话: 13120937397
报价 QQ: 408823840



LHS743X-16低阻力倒流防止器概述:

低阻力倒流防止器用于防止生活饮用水管道发生回流污染的安全装置,是我公司自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门,以确保生活饮用水的卫生和安全。检修管道和断电时,自来水常常中断,一旦供电恢复,自来水则变得又黄又脏,这是由于在断水过程中,从消防管道、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。为了让居民喝上洁净水,倒流防止器这一装置能有效阻止上述情况下脏水倒灌的发生,既保证了居民饮水安全,又可节约水资源。

倒流防止器产品由两个隔开的止回阀和一个液压传动的泄水阀组成。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中间腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。一般来说,本产品适用于清水或物理、化学性质类似清水且不允许介质倒流的管道系统中。

LHS743X-16低阻力倒流防止器原理:

低阻力倒流防止器是利用水力控制的原理,采用与减压型倒流防止器完全不同的控制方式,既可确保以空气隔断形式存在的最高等级的隔断安全性,又可有效地降低水头损失,在流速V=2.5m/s时,水头损失h=23m;外形尺寸较小,可以水平或垂直安装,基本上达到了理想倒流防止器的要求。

LHS743X-16低阻力倒流防止器特点:

1、超低水损、节能显著:在经济流速时(流速2/秒),水头损失小于4mH20.

2、空气隔断、自动排水:主阀关闭时,排水器自动开启、中间腔泄压为零,主阀的上下游之间实现空气隔断或零压隔断,隔断性能安全可靠。

3、节地节材、安装灵活:外形小、自重轻,结构长度仅为现有同类产品的30%;可以水平或垂直安装。

LHS743X-16低阻力倒流防止器主要技术参数:

公称压力:1.0Mpa 1.6Mpa

动态水头损失:≤3

隔断形式:空气隔断或零压隔断

阀体材质:球墨铸铁

内件材质:304不锈钢

适用温度:≤65

LHS743X-16低阻力倒流防止器用途:

主要用于城镇供水管网与各类用户管网之间,自来水总管和小区用户水表后;或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。

LHS743X-16低阻力倒流防止器外形尺寸表 mm

型号

公称通径

DN

    mm

排水口直径DN1

重量

kg

阀体材质

连接方式

L

H

H1

B

φ

n-d





LHS743X-16Q





LHS743X-16P

50

185

270

160

165

125

4-Φ19

1/2”

11.5

球墨铸铁或不锈钢

法兰

65

210

285

166

185

145

4-Φ19

3/4”

13.6

80

225

310

176

200

160

8-Φ19

3/4”

18.8

100

250

335

195

220

180

8-Φ19

1”

26.5

150

340

410

235

285

240

8-Φ22

1”

52.5

200

400

466

266

340

295

8-Φ22

1 1/4”

78

球墨铸铁

250

550

580

320

405

350

12-Φ22

1 1/2

110

300

700

675

415

460

400

12-Φ22

1 1/2

138

LHS743X-16低阻力倒流防止器调试步骤:
在正式安装倒流防止器之前,应彻底冲洗所有管道以排除其它不相关的麻烦,安装完毕后,初步启使用时,为了防止剧烈动作时损伤O形圈移位和内部组件的损伤,有必要遵循以下步骤:关 闭出口闸阀,慢慢打开进水闸阀,主水缓慢充满阀内腔,打开各个测试球除阀腔内的空气,待阀腔充满水后,慢慢打开出水闸阀,让水充满整个管路。

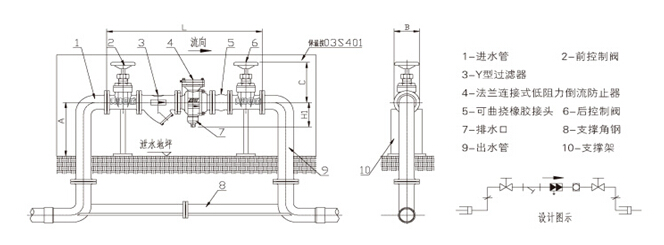

LHS743X-16低阻力倒流防止器安装示意图:


订货须知:

一、①LHS743X-16低阻力倒流防止器产品名称与型号②LHS743X-16低阻力倒流防止器口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定LHS743X-16低阻力倒流防止器型号,请按LHS743X-16低阻力倒流防止器型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
