Q45F-16-40P不锈钢三通T型法兰球阀
| 产品名称： | Q45F-16-40P不锈钢三通T型法兰球阀 |
| 产品型号： | Q45F-16-40P |
| 产品分类： | 法兰球阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Q45F-16-40P不锈钢三通T型法兰球阀概述：
Q45F的T型三通球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。根据流向的不同，有些可以选用两阀座密封，而有些流向则必须选用四阀座结构。T型三通球阀造型美观，结构紧凑合理，不仅可实现介质流向的切换，也可使三个通道相互连通，灵活控制管路中介质的合流或分流。
Q45F-16-40P不锈钢三通T型法兰球阀流向原理：
T型三通球阀适用于介质的分流、合流或流向切换，可以使三个通道互相连通或使其中两个通道连通，流向图中1和4两种工况可选用两阀座T型结构，2和3两种工况必须选用四阀座T型结构，其余工况也可选用四阀座结构，在选购时必须注明。
Q45F-16-40P不锈钢三通T型法兰球阀特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

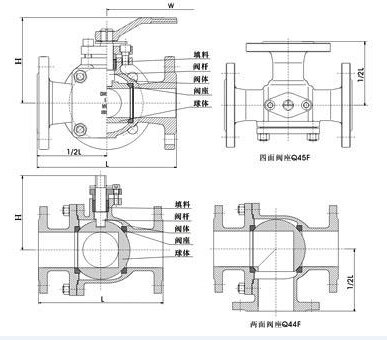

Q45F-16-40P不锈钢三通T型法兰球阀结构图：
Q45F-16-40P不锈钢三通T型法兰球阀零件材料：
零件名称 | 材质 | |
GB | ||
阀体、阀盖 | 304 | |
密封圈 | PTFE、对位聚苯 | |
球体 | 1Cr18Ni9Ti | |
阀座、阀杆 | 304 | |
双头螺栓 | 35CrMoA | |
Q45F-16-40P不锈钢三通T型法兰球阀性能参数：
型号 | Q45F-16P | Q45F-25P | Q45F-40P | ||
工作压力（℃） | 1.6 | 2.5 | 4.0 | ||
适用温度（℃） | ≤150 | ||||
适用介质 | 水、蒸汽、油品等 | 弱腐蚀性介质 | |||
材料 | 阀体 | 碳素钢铸件 | 铬镍钛不锈钢铸件 | ||
球体、阀杆 | 2Cr13 | 铬镍钛不锈钢 | |||
密封圈 | 增强聚四氟乙烯 | ||||
填料 | 聚四氟乙烯 | ||||
Q45F-16-40P不锈钢三通T型法兰球阀外形尺寸：
型号 | 公称通径 | 尺寸(mm) | |||||||||
DN(mm) | L | L2 | D | D1 | D2 | b | f | Z-d | H | W | |
Q45F-16P | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 | |
订货须知：
一、①Q45F-16-40P不锈钢三通T型法兰球阀产品名称与型号②Q45F-16-40P不锈钢三通T型法兰球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q45F-16-40P不锈钢三通T型法兰球阀型号，请按Q45F-16-40P不锈钢三通T型法兰球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
