Q341F-10/16/25C铸钢涡轮球阀

Q341F-10/16/25C铸钢涡轮球阀
产品名称: Q341F-10/16/25C铸钢涡轮球阀
产品型号: Q341F-10/16/25C
产品分类: 法兰球阀
咨询电话: 13120937397
报价 QQ: 408823840



Q341F-10/16/25C铸钢涡轮球阀概述:

Q341F蜗轮球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

Q341F-10/16/25C铸钢涡轮球阀特点:

Q341蜗轮浮动球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且Q341蜗轮浮动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

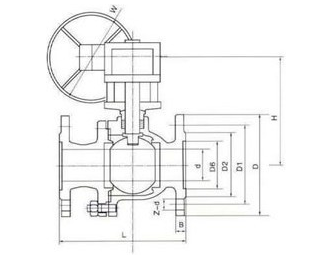

Q341F-10/16/25C铸钢涡轮球阀结构图:




Q341F-10/16/25C铸钢涡轮球阀主要零件材料:

序号
NO

零件名称

材质

GB

ASTM

1

阀体

WCB

A2116-WCB

2

密封圈

PTFE

PTFE

3

球体

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A2116-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI1066

12

手柄

K33

A47-667
Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

Q341F-10/16/25C铸钢涡轮球阀技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSIB16.34

法兰连接结构长度

GB/T12221

AP16D

ANSIB16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSIB16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSIB16.5B16.47

对焊端

GB/T12224

ANSIB16.25

试验和检验

GB/T9092

AP16D

AP1598

Q341F-10/16/25C铸钢涡轮球阀主要外形尺寸:

公称通径

15

20

25

40

50

65

80

100

125

150

200

d1

13

19

25

38

64

64

76

102

127

152

203

L

108

117

127

165

191

191

203

229

356

394

457

订货须知:

一、①Q341F-10/16/25C铸钢涡轮球阀产品名称与型号②Q341F-10/16/25C铸钢涡轮球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Q341F-10/16/25C铸钢涡轮球阀型号,请按Q341F-10/16/25C铸钢涡轮球阀型号直接向我们标光阀门销售部订购。
