YQ98004-10/16Q过滤活塞式缓闭止回阀

YQ98004-10/16Q过滤活塞式缓闭止回阀
产品名称: YQ98004-10/16Q过滤活塞式缓闭止回阀
产品型号: YQ98004-10/16Q
产品分类: 过滤活塞式水利阀
咨询电话: 13120937397
报价 QQ: 408823840



YQ98004-10/16Q过滤活塞式缓闭止回阀工作原理概述:

YQ98004过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。当水泵开启时,水通过导管进入中腔,推动活塞上升,主阀开关。当水泵停止工作时,活塞在回水压力下降,由于进口处针形阀比出口球阀流量小,因此活塞缓慢下降,主阀也随之缓慢关闭。我们公司生产YQ98004过滤活塞式止回阀平稳可靠,消除压力余波。

YQ98004-10/16Q过滤活塞式缓闭止回阀结构图:


YQ98004-10/16Q过滤活塞式缓闭止回:

1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻

YQ98004-10/16Q过滤活塞式缓闭止回用途:

安装在自来水厂及高层建筑给水系统,以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。一阀兼具电动阀,逆止阀和水锤消除器,可以有效地提高供水系统的安全可靠性。主要安装在取水、送水、加压、潜水、污水等泵站的水泵出水管道上

YQ98004-10/16Q过滤活塞式缓闭止回技术参数:

公称压力(Mpa

壳体试验压力(MPa

密封试验压力(MPa

调压范围(MPa

缓闭时间(S

最低动作压力(MPa

适用介质

1.0

1.5

1.1

0.09-0.8

3-60
(可调)

0.07

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0

YQ98004-10/16Q过滤活塞式缓闭止回零件材料:

零件名称

材质

阀体、阀盖

球墨铸铁、铸钢、不锈钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+丁腈橡胶

过滤网

不锈钢

弹簧

不锈钢

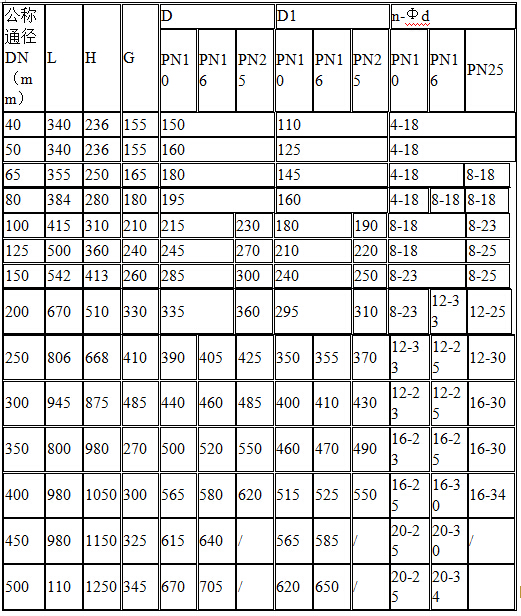

YQ98004-10/16Q过滤活塞式缓闭止回主要外形尺寸:


订货须知:

一、①YQ98004-10/16Q过滤活塞式缓闭止回产品名称与型号②YQ98004-10/16Q过滤活塞式缓闭止回口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定YQ98004-10/16Q过滤活塞式缓闭止回型号,请按YQ98004-10/16Q过滤活塞式缓闭止回型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
