Y416-10/16减压稳压阀
| 产品名称： | Y416-10/16减压稳压阀 |
| 产品型号： | Y416-10/16 |
| 产品分类： | 减压阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Y416-10/16减压稳压阀概述：
Y416X减压稳压阀的调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
Y416-10/16减压稳压阀特点：
由于采用了阀后压力反馈机构，工作中既减动压、也减静压，既可水平安装，也可垂直安装。在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可应用在工业生产中需要减压的场合。如：压缩空气、低温蒸气、油类等。
Y416-10/16减压稳压阀流量系数（Cv）:
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y416-10/16减压稳压阀主要零部件材料 :
零件名称 | Y416直接作用弹簧薄膜式减压稳压阀零件材料 |
阀体 阀盖 底盖 | HT200、WCB |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
Y416-10/16减压稳压阀性能参数:
Y416减压稳压阀公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
最高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | 0℃-80℃ | ||
*：壳体试验不包括膜片、阀盖 | |||
Y416-10/16减压稳压阀安装维护说明：
1.供水管道有机械污物时阀前应安装过滤器。
2.调整压力需在静压状态下进行，顺时针方向旋转调节螺杆，阀后压力增加，逆时针方向旋转阀后压力降低，调好所需压力将锁母坚固。如果调压过程中阀后压力超过设定值，需将阀后压力泄掉，重新调整。
3.在管网中安装时，应注意水流方向与阀体箭头一致。
4.此阀可水平安装亦可垂直安装其性能不变,但位置要方便维修。
5.如发现减压阀不减静压时，可将阀前截门连续开关数次冲洗截流口，如无效再检查膜片、密封垫和“O”型圈有无损坏。
6.如安装在不经常使用的管路系统。应每三个月通水试压一次。

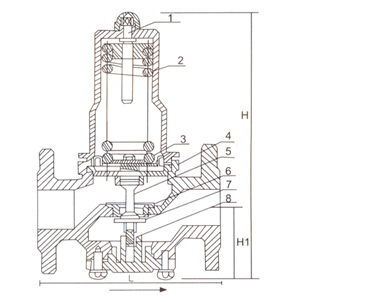

Y416-10/16减压稳压阀结构图：
Y416-10/16减压稳压阀主要连接尺寸：
公称通径DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
Y416-10/16减压稳压阀安装示意图:
订货须知：
一、①Y416-10/16减压稳压阀产品名称与型号②Y416-10/16减压稳压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Y416-10/16减压稳压阀型号，请按Y416-10/16减压稳压阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
