YX741X-25C铸钢可调式减压稳压阀
| 产品名称： | YX741X-25C铸钢可调式减压稳压阀 |
| 产品型号： | YX741X-25C |
| 产品分类： | 减压阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
YX741X-25C可调式减压稳压阀概述：
安装在高层建筑给水系统以及其它给水系统的管道上，将较高的上游压力降为符合要求的下游使用压力。YX741X可调减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。主要用于高层建筑和工矿企业以及医药、食品等领域的管路系统中，将较高的上游压力降为符合要求的下游正常使用压力。
YX741X-25C可调式减压稳压阀工作原理：
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。
YX741X-25C可调式减压稳压阀结构特点：
1、减压效果可靠。出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。
2、调试操作方便。只需调节先导阀的调节螺钉．就能获得精确、稳定的出口压力。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。
YX741X-25C可调式减压稳压阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保
YX741X-25C可调式减压稳压阀执行标准：
设计规范：QB/T219
结构长度：QB/T219
试验与检验：GB/T13927
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSIB16.5
产品标识：GB/T12220
供货规范：JB/T7928

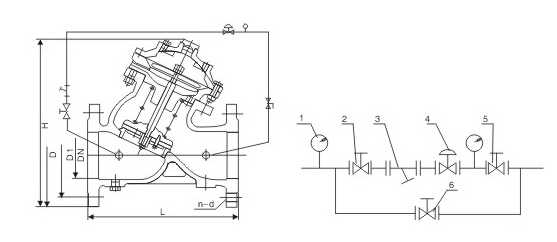

YX741X-25C可调式减压稳压阀结构图：
1、压力表
2、弹性座封闸阀
3、过滤器
4、可调试减压稳压阀
5、弹性座封闸阀
6、弹性座封闸阀
YX741X-25C可调式减压稳压阀主要零部件材料：
零件名称 | 零件材料 |
阀体阀盖底盖 | 铸钢 |
阀座 | 2Cr13 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn |
YX741X-25C可调式减压稳压阀技术参数：
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 调压范围(MPa) | 适用介质 | 介质温度(℃) |
2.5 | 3.75 | 2.75 | 0.2-2.0 | 水 | 0-80 |
YX741X-25C可调式减压稳压阀主要外形尺寸：
公称通径DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 203 | 216 | 241 | 292 | 330 | 415 | 457 | 533 | 610 |
公称通径DN(mm) | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 686 | 762 | 864 | 914 | 1067 | 1300 | 1450 | 1650 | 1800 |
YX741X-25C可调式减压稳压阀安装示意图：
订货须知：
一、①YX741X-25C可调式减压稳压阀产品名称与型号②YX741X-25C可调式减压稳压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YX741X-25C可调式减压稳压阀型号，请按YX741X-25C可调式减压稳压阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
