PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀
| 产品名称： | PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀 |
| 产品型号： | PQ340H/Y-10/16/25C |
| 产品分类： | 双偏心半球阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀概述：
是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀产品特点：
作为被广泛采用的一种新型阀门，它具有以下优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度，在进、出口处应全部呈现球面，从而截断流动。
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀执行标准：
设计：GB12237－89
法兰连接：GB/T17241.6－1998、GB/T9115(钢制)
结构长度：GB12221－89
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀主要零件材料：
名称 |
材质 |
阀体 |
WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
阀轴 |
2Cr13、1Cr13 |
阀瓣 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
阀座 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
轴承 |
铝青铜、FZ－1复合材料 |
填料 |
聚四氟乙烯、柔性石墨 |
PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀主要外形尺寸表
公称压力 PN(MPa) |
公称通径 DN(mm) |
主要尺寸(mm) |
||||||
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
||
0.6 |
40 |
125 |
130 |
100 |
80 |
16 |
3 |
4-14 |
50 |
140 |
140 |
110 |
90 |
16 |
3 |
4-14 |
|
65 |
190 |
160 |
130 |
110 |
16 |
3 |
4-14 |
|
80 |
178 |
190/185 |
150 |
125 |
18 |
3 |
4-18 |
|
100 |
200 |
210/205 |
170 |
145 |
18 |
3 |
4-18 |
|
125 |
254 |
240/235 |
200 |
175 |
20 |
3 |
8-18 |
|
150 |
267 |
265/260 |
225 |
200 |
20 |
3 |
8-18 |
|
200 |
292 |
320/315 |
280 |
255 |
22 |
3 |
8-18 |
|
250 |
330 |
375/370 |
335 |
310 |
24 |
3 |
12-18 |
|
300 |
390 |
440/435 |
395 |
362 |
24 |
4 |
12-23 |
|
350 |
430 |
490/485 |
445 |
412 |
26 |
4 |
12-23 |
|
400 |
530 |
540/535 |
495 |
465 |
28 |
4 |
16-23 |
|
450 |
580 |
595/590 |
550 |
518 |
28 |
4 |
16-23 |
|
500 |
630 |
645/640 |
600 |
568 |
30 |
4 |
16-23 |
|
600 |
800 |
755 |
705 |
670 |
30 |
5 |
20-26/25 |
|
1.0 |
40 |
125 |
145 |
110 |
85 |
16 |
3 |
4-18 |
50 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
65 |
190 |
180 |
145 |
120 |
18 |
3 |
4-18 |
|
80 |
178 |
195 |
160 |
135 |
20 |
3 |
4-18 |
|
100 |
200 |
215 |
180 |
155 |
20 |
3 |
8-18 |
|
125 |
254 |
245 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
267 |
280 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
292 |
335 |
295 |
265 |
24 |
3 |
8-23 |
|
250 |
330 |
390 |
350 |
320 |
26 |
3 |
12-23 |
|
300 |
390 |
440 |
400 |
368 |
26 |
4 |
12-23 |
|
350 |
430 |
500 |
460 |
428 |
28 |
4 |
16-23 |
|
400 |
530 |
565 |
515 |
482 |
28 |
4 |
16-25 |
|
450 |
580 |
615 |
565 |
532 |
30 |
4 |
20-25 |
|
500 |
630 |
670 |
620 |
585 |
30 |
4 |
20-25 |
|
600 |
800 |
480 |
725 |
685 |
34 |
5 |
20-30 |
|
700 |
900 |
895 |
840 |
800 |
38 |
5 |
24-30 |
|
800 |
1000 |
1010 |
950 |
905 |
42 |
5 |
24-34 |
|

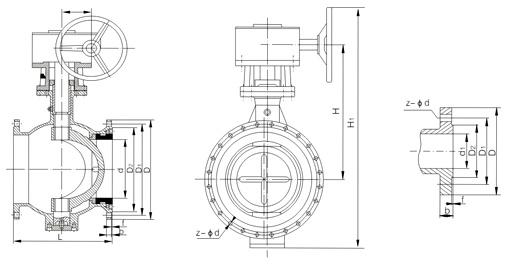

PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀主要结构图：
订货须知：
一、①PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀产品名称与型号②PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀型号，请按PQ340H/Y-10/16/25C铸钢蜗轮硬密封偏心半球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
