PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀
| 产品名称： | PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀 |
| 产品型号： | PQ940F-10/16/25C |
| 产品分类： | 双偏心半球阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀概述：
利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封 圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤 维，微小固体颗粒，纸浆，煤灰，石油气等介质。
PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀特点：
1、解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞，使阀门关不严等问题。
2、开关轻便，开启时球与壳体脱离，无任何接触，启动扭矩小，转动灵活。关闭时，半球与阀座的挤切作用能除去密封面上的污物，使阀门顺利启闭，安全系数高，密封性能好。
3、密封面的偏心结构，使球面能自动补偿磨损，能保持阀门的密封，使用寿命长。
4、该阀门T型是属于耐磨硬密封球阀，它的密封副材料是特殊的，密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度，故阀门的耐磨性能特别好。
5、阀门表面油漆，有常温和高温两种。高温用耐温600℃的进口漆，喷涂后，高温使用不烧漆、炭化、焦化现象。不变色。
PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀用途和适应范围：
偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的最佳设备，应用于冶金、选矿生产的煤粉喷吹专用阀。
PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀主要性能参数及执行标准：
公称压力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
阀门强度试验压力MPa | 1.5 | 2.4 | 3.8 | 6.0 |
阀门密封试验压力MPa | 1.1 | 1.8 | 2.8 | 4.5 |
适用温度℃ | ≤425℃ ≤325℃常温 | |||
主要材质 | 铸钢、不锈钢 | |||
适用介质 | 煤粉、煤灰、含尘、气体 | |||
法兰标准 | JB/T82.1-94 | |||
阀门结构长度标准 | GB12221-89 | |||
PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀性能范围：
| 材料代号 | ||||||
WCB | 304 | 316 | 304L | 316L | 321 | ||
ZG230 | 0Cr18Ni9（CF8） | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | ZG7Cr18Ni9T | ||
适用介质 | 水、油品、蒸汽 | 硝酸类 | 醋酸类 | 强氧化介质 | 尿素等腐蚀介质 | 硝酸类 | |
测试范围 Mpa | |||||||
项目 | 公称压力 | 壳体压力试验 | 密封测试 | 上密封测试 | 低压密封测试 | 探伤测试 | |
试验介质 | 水 Mpa | 水 Mpa | 水 Mpa | 气 Mpa | GB/T6440-1992 | ||
时间 | （S） | 120 | 60 | 60 | 0.5~0.6 | ||
压力测试 | 1.0Mpa | 1.5 | 1.1 | 1.1 | |||
1.6Mpa | 2.4 | 1.76 | 1.76 | ||||
2.5Mpa | 3.75 | 2.75 | 2.75 | ||||
PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀主要外形和连接尺寸：
公称压力 PN (MPa) | 公称通径 DN | 尺 寸(mm) | ||||||||
L | D 系列1/系列2 | D1 | D2 | D6 | b | f | Z-φd | |||
mm | in | 法兰 | ||||||||
1.0 | 40 | - | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
50 | - | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
80 | - | 178 | 195 | 160 | 135 | - | 20 | 3 | 4-18 | |
100 | - | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
200 | - | 292 | 335 | 295 | 265 | - | 24 | 3 | 8-23 | |
250 | - | 330 | 390 | 350 | 320 | - | 26 | 3 | 12-23 | |
300 | - | 390 | 440 | 400 | 368 | - | 26 | 4 | 12-23 | |
350 | - | 430 | 500 | 460 | 428 | - | 28 | 4 | 16-23 | |
400 | - | 530 | 565 | 515 | 482 | - | 28 | 4 | 16-25 | |
450 | - | 580 | 615 | 565 | 532 | - | 30 | 4 | 20-25 | |
500 | - | 630 | 670 | 620 | 585 | - | 30 | 4 | 20-25 | |
600 | - | 800 | 480 | 725 | 685 | - | 34 | 5 | 20-30 | |
700 | - | 900 | 895 | 840 | 800 | - | 38 | 5 | 24-30 | |
800 | - | 1000 | 1010 | 950 | 905 | - | 42 | 5 | 24-34 | |
1.6 | 40 | |||||||||

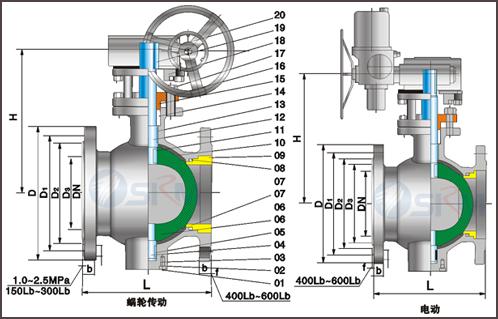

PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀结构图：
订货须知：
一、①PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀产品名称与型号②PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀型号，请按PQ940F-10/16/25C电动铸钢蜗轮偏心半球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
