PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀
产品名称: PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀
产品型号: PQ940F-10/16/25Q
产品分类: 双偏心半球阀
咨询电话: 13120937397
报价 QQ: 408823840



PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀产品概述

本公司研发的电动偏心半球阀是引进国外技术制造的一种新型电动球阀。球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密 封可靠,使用寿命长。电动偏心半球阀V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤 为优越。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大,压力损失小。电动偏心半球阀结构紧凑,通用性强,流量特性 为近似等百分比,可调范围大,最大可调比为100:1。电动偏心半球阀V型球阀适用150600LBPN1.66.4MPa,工作温度≤300℃ 各种管路上(高温定制),用于调节节管路中介质的压力及流量,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和 水等多种介质。

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀产品特点

1、流体阻力小,全通径的电动球阀基本没有流阻。

2、结构简单、体积小、重量轻。
3、紧密可靠。有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于电动偏心半球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀主要技术参数及性能指标

公称通径 DNmm

25

32

40

50

65

80

100

125

150

200

250

300

额定流
量系数
KV

全腔型

14

25

30

55

100

135

230

320

500

850

1300

1750

60%腔型

-

-

-

-

-

-

-

-

300

510

780

1050

40%腔型

6

10

12

20

40

54

92

128

200

340

520

700

允许压差(MPa

公称压力

阀体形式

整体铸造球形体

阀芯形式

偏心旋转阀芯(带导流翼)

流量特性

近似等百分比

动作范围

全开60°

泄露量Q

软密封VI级、硬密封IV级,符合ANSI B16.104标准

基本误差

±1%

回差

±1%

死区

≤1%

可调范围

全腔型(1001)、60%腔型(601)、40%腔型(401

配置执行机构

可配PSQHQUNIC361RSJO等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(420mA模拟量信号控制)

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀执行器技术参数

执行器类别

引进型JO系列执行器参数

引进型3610R系列执行器参数

引进型HQ系列执行器参数



电源电压

标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M2000N·M

50N·M1500N·M

50N·M3000N·M



动作范围

090° 0360°

090°

090°270°可选



控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(420mA模拟量信号控制)

动作时间

15/30/60

10/15/30

18S112S



保护装置

过热保护

过载保护

内置过热保护、过载保护



环境温度

-30°60°

-30°60°

-20℃+70℃



手动操作

同附带手柄操作

同附带手柄操作

机械离合机构,配手轮操作



机械限位

电气、机械二重限位

电气、机械二重限位

2个外部调整螺栓



防护等级

IP65

IP55

IP65IP67、可定制IP68



防爆等级

无防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6



位置测量

可选装开关或电位计

比例控制单元

电位计、比例控制单元



驱动电机

8W/E

AC可逆电机

鼠笼式异步电机



进线接口

PE1/2〞进线线锁

2-PF 1/2〞进线线锁

2个 PF 3/4”



壳体材料

铝合金

钢,铝合金

钢,铝合金,铝青铜,聚碳酸脂



外涂层

干粉,环氧聚酯,具有超强防腐功能

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀主要零件材料

零件名称

材料

阀体、阀盖

QT450

304CF8

316CF8M

316LCF3M

球体

2Cr13

304

316

316L

阀杆

2Cr13

304

316

316L

阀座密封圈

PTFE、碳素纤维+PTFE、对位聚苯、金属密封

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀主要性能规范与设计标准

公称压力MPa

1.0

1.6

2.5

4.0

强度试验MPa

1.5

2.4

3.8

6.0

密封试验MPa

1.1

1.8

2.8

4.5

适用温度

≤425℃ ≤325℃常温

主要材质

铸钢、不锈钢

适用介质

煤粉、煤灰、含尘、气体

法兰标准

JB/T82.1-94

阀门结构长度标准

GB12221-89

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀主要连接尺寸

公称通径DN

L

L1

D

D1

D2

b

n-Φd

H

H1

PN0.6MPa 6bar

32

180

357

120

90

69

16

4-14

65

450

40

200

357

130

100

78

16

4-14

75

460

50

250

357

140

110

88

16

4-14

90

480

65

270

357

160

130

108

16

4-14

105

500

80

280

367

190

150

124

18

4-18

120

520

100

300

367

210

170

144

18

4-18

135

630

125

325

367

240

200

174

18

8-18

155

650

150

350

367

265

225

199

20

8-18

175

680

200

400

555

320

280

254

22

8-18

210

770

250

533

555

375

335

309

24

12-18

260

820

300

610

691

440

395

363

24

12-22

300

840

350

686

733

490

445

413

24

12-22

340

1090

400

838

733

540

495

463

24

16-22

400

1205

450

864

938

595

550

518

24

16-22

430

1220

500

914

938

645

600

568

26

20-22

455

1270

600

1067

1066

755

705

667

30

20-26

560

1400

700

1250

1066

860

810

772

26

24-26

630

1460

800

1370

1191

975

920

878

26

24-30

690

1520

900

1490

1191

1075

1020

978

26

24-30

770

1580

1000

1680

1255

1175

1120

1078

26

28-30

880

1830

1200

1750

1255

1405

1340

1295

28

32-33

970

1910

1400

1880

1255

1630

1560

1510

32

36-36

1095

2020

PN1.0MPa 10bar

32

180

357

140

100

76

18

4-18

65

450

40

200

357

150

110

84

18

4-18

75

460

50

250

357

165

125

99

20

4-18

90

480

65

270

357

185

145

118

20

4-18

105

500

80

280

367

200

160

132

20

8-18

120

520

100

300

367

220

180

156

22

8-18

135

630

125

325

367

250

210

184

22

8-18

155

650

150

350

367

285

240

211

24

8-22

175

680

200

400

555

340

295

266

24

8-22

210

770

250

533

555

395

350

319

26

12-22

260

820

300

610

691

445

400

370

26

12-22

300

840

350

686

733

505

460

429

26

16-22

340

1090

400

838

733

565

515

480

26

16-26

400

1205

450

864

938

615

565

530

28

20-26

430

1220

500

914

938

670

620

582

28

20-26

455

1270

600

1067

1066

780

725

682

34

20-30

560

1400

700

1250

1066

895

840

794

34

24-30

630

1460

800

1370

1191

1015

950

901

36

24-33

690

1520

900

1490

1191

1115

1050

1001

38

28-33

770

1580

1000

1680

1255

1230

1160

1112

38

28-36

880

1830

1200

1750

1255

1455

1380

1328

44

32-39

970

1910

1400

1880

1255

16754

1590

1530

48

36-42

1095

2020

PN1.6MPa 16bar

32

180

357

140

100

76

18

4-18

65

450

40

200

357

150

110

84

18

4-18

75

460

50

250

357

165

125

99

20

4-18

90

480

65

270

357

185

145

118

20

4-18

105

500

80

280

367

200

160

132

20

8-18

120

520

100

300

367

220

180

156

22

8-18

135

630

125

325

367

250

210

184

22

8-18

155

650

150

350

367

285

240

211

24

8-22

175

680

200

400

555

340

295

266

24

12-22

210

770

250

533

555

405

355

319

26

12-26

260

820

300

610

691

460

410

370

28

12-26

300

840

350

686

733

520

470

429

30

16-26

340

1090

400

838

733

580

525

480

32

16-30

400

1205

450

864

938

640

585

548

40

20-30

4, 30

1220

500

914

938

715

650

609

44

20-33

455

1270

600

1067

1066

840

770

720

54

20-36

560

1400

700

1250

1066

910

840

794

40

24-36

630

1460

800

1370

1191

1025

950

901

42

24-39

690

1520

900

1490

1191

1125

1050

1001

44

28-39

770

1580

1000

1680

1255

1255

1170

1112

46

28-42

880

1830

PN2.5MPa 25bar

32

180

357

140

100

76

18

4-18

65

450

40

200

357

150

110

84

18

4-18

75

460

50

250

357

165

125

99

20

4-18

90

480

65

290

357

185

145

118

22

8-18

105

500

80

310

367

200

160

132

24

8-18

120

520

100

350

367

235

190

156

24

8-22

135

630

125

381

555

270

220

184

26

8-26

155

650

150

403

555

300

250

211

28

8-26

175

680

200

419

555

360

310

274

30

12-26

210

770

250

568

691

425

370

330

32

12-30

260

880

300

648

705

485

430

389

34

16-30

300

980

350

762

733

555

490

448

38

16-33

340

1090

400

838

938

620

550

503

40

16-36

400

1165

450

914

938

670

600

548

46

20-36

430

1220

500

991

938

730

660

609

48

20-36

455

1270

600

1143

1066

845

770

720

58

20-39

560

1400

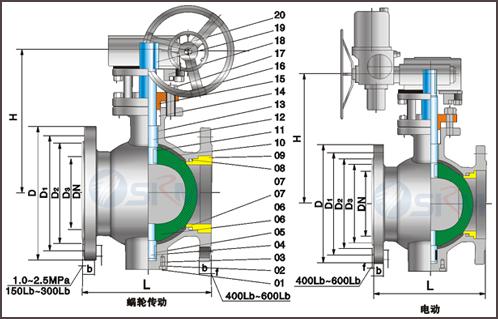

PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀结构图:PQ940F电动球墨铸铁蜗轮偏心半球阀结构图.jpg

订货须知:

一、①PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀产品名称与型号②PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定型号,请按PQ940F-10/16/25Q电动球墨铸铁蜗轮偏心半球阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
