PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀
产品名称: PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀
产品型号: PQ940H/Y-10/16/25P
产品分类: 双偏心半球阀
咨询电话: 13120937397
报价 QQ: 408823840



PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀概述:

利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀应用:

偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的最佳设备,应用于冶金、选矿生产的煤粉喷吹专用阀。

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀特点:
1、解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞,使阀门关不严等问题。
2、开关轻便,开启时球与壳体脱离,无任何接触,启动扭矩小,转动灵活。关闭时,半球与阀座的挤切作用能除去密封面上的污物,使阀门顺利启闭,安全系数高,密封性能好。
3、密封面的偏心结构,使球面能自动补偿磨损,能保持阀门的密封,使用寿命长。
4、该阀门T型是属于耐磨硬密封球阀,它的密封副材料是特殊的,密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度,故阀门的耐磨性能特别好。
5、阀门表面油漆,有常温和高温两种。高温用耐温600℃的进口漆,喷涂后,高温使用不烧漆、炭化、焦化现象。不变色。

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀特性:
偏心半球阀阀体 普通型/防爆型/调节性型/智能型电动执行器(可选配) 220V/380V

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀性能范围:


材料代号

材料性能

WCB

304

316

304L

316L

321


ZG230

0Cr18Ni9CF8

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

ZG7Cr18Ni9T


CF8M

CF3

CF3M

F347

适用介质

水、油品、蒸汽

硝酸类

醋酸类

强氧化介质

尿素等腐蚀介质

硝酸类

测试范围Mpa

项目

公称压力

壳体压力试验

密封测试

上密封测试

低压密封测试

探伤测试

试验介质

Mpa

Mpa

Mpa

Mpa

GB/T6440-1992

时间

S

120

60

60

0.5~0.6

压力测试

1.0Mpa

1.5

1.1

1.1


1.6Mpa

2.4

1.76

1.76


2.5Mpa

3.75

2.75

2.75

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀行业适用范围:

通用阀:设计合理,结构紧凑,具有流通阻力小,密封性好,操作轻便灵活,特别适应水、污水、蒸汽、纸浆等介质的低压管网,能够配制电动、气动装置,可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)
煤粉喷吹专用:用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备,广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构,流道畅通,不会出现积灰堵塞现象,密封副采用CoCrW合金材质,经过特殊热处理,阀门抗冲刷耐磨损,同时阀门偏心球面具有自动补偿的性能,通过蜗轮上调节螺栓,使密封副在一定程度磨损的情况下,仍可达到重新密封的效果。(含尘气体、颗粒流体)
石油化工专用:针对石油化工行业使用压力高、温度高,充满易燃、易爆、一般弱酸弱碱易腐蚀的介质,具有密封性好,耐腐蚀,启闭轻便,能够自动切除阀面结垢物等特点,适用于原油、重油等介质输送以及石油裂解,食品制作等工艺流程。(石油、天然气、煤气、水等)
高炉煤气、燃气专用:密封副采用Cr—Mn—Si硬质合金,耐火防爆防静电,密封副抗高温560℃,其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上,特别适宜在煤气、焦炉煤气、水煤气、液化气、天然气的管道输送与加压门站上使用。(高炉煤气、天然气、含尘气体等)
料浆混流体专用:输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质最理想的工艺阀门,能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特,具有高效节能、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。(工艺浆液、料浆灰渣等含颗粒物质输送)
管线专用:属于直通式半球阀,无缩径,阀体通道与管线连接的管道成直管相通,截面积相等,阻力小于缩径,全开、全闭只要转动90度即可达到,方便长距离管线输送控制。(煤粉喷吹及燃气输送)

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀主要材料:


序号

名称

代号

材料

WCB

304CF8

316CF8M

1

阀体


WCBZG230-450

0Cr18Ni9

0Cr18Ni12Mo2Ti

2

下端盖


Q235-A

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

3

内六角圆柱头螺钉

GB/T70-2000

Q235-A

1Cr17Ni2

0Cr18Ni12Mo2Ti

4

下固定轴调节螺栓


Q235-A

1Cr17Ni2

1Cr17Ni2

5

六角螺母

GB/T6710-2000

Q235-A

1Cr17Ni2

1Cr17Ni2

6

下垫片


不锈钢柔性石墨;PTFE316夹柔性石墨

7

下轴承


0Cr18Ni9Ti

0Cr18Ni9Ti

0Cr18Ni12Mo2Ti

8

下固定轴


2Cr13

304

0Cr18Ni12Mo2Ti

9

球体


ZG2Cr13

0Cr18Ni9

0Cr18Ni12Mo2Ti

10

阀座压圈


Q225-A

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

11

阀座


Q225-A

PTFE/1Cr18Ni12Mo2Ti

PTFE/1Cr18Ni12Mo2Ti

12

内六角圆柱头螺钉

GB/T70-2000

Q235-A

1Cr17Ni2

1Cr17Ni2

13

阀座垫片


不锈钢柔性石墨

1Cr17Ni2

0Cr18Ni12Mo2Ti

14

阀杆


2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

15

上轴承


0Cr18Ni9Ti

0Cr18Ni9Ti

0Cr18Ni12Mo2Ti

16

对开圆环


1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

17

定位圈


1Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

18

填料


柔性石墨

柔性石墨;PTFE

柔性石墨;PTFE

19

六角螺塞垫片


0Cr18Ni9Ti

0Cr18Ni9Ti

0Cr18Ni9Ti

20

六角螺塞


2Cr13

1Cr17Ni2

1Cr17Ni2

21

六角螺塞


2Cr13

1Cr17Ni2

1Cr17Ni2

22

支架


WCBZG230-450

WCB304

WCB304

23

双头螺栓

GB/T901-1988

35CrMoA

1Cr17Ni2

1Cr17Ni2

24

六角螺母

GB/T6170-2000

Q245-A

0Cr18Ni9

0Cr18Ni9

25

填料压套


1Cr13

1Cr18Ni12Mo2Ti/1Cr18Ni9

1Cr18Ni12Mo2Ti/1Cr18Ni9

26

填料压板


WCB

0Cr18Ni9

0Cr18Ni9

27

双头螺栓

GB/T901-1988

35CrMoA

1Cr17Ni2

1Cr17Ni2

28

六角螺母

GB/T6170-2000

Q245-A

0Cr18Ni

0Cr18Ni

29

六角螺栓

GB/T5783-200

Q235-A

1Cr17Ni2

1Cr17Ni2

30

驱动装置





31

六角螺塞垫片


0Cr18Ni9Ti

0Cr18Ni9Ti

0Cr18Ni9Ti

32

六角螺塞


2Cr13

0Cr18Ni9Ti

0Cr18Ni9Ti

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀主要连接尺寸:


公称压力
PN/Mpa

公称通径
DN/mm

尺寸(mm

L

D

K

d

f

C

Z-d

H

1.6

40

165

150

110

85

3

16

4-18


50

178

165

125

100


65

190

185

145

120

18

280

80

203

200

160

135

20

8-18

320

100

229

220

180

155

370

125

254

250

210

185

22

430

150

267

285

240

210

24

8-23

510

200

292

340

295

265

26

12-23

600

250

330

405

355

320

30

12-26

690

300

502

460

410

375

4

760

350

572

520

470

435

34

16-26

830

400

610

580

525

485

36

16-30

925

450

660

640

585

545

40

20-30

1025

500

700

715

650

608

44

20-34

1120

600

813

840

770

718

5

48

20-36

1210

PQ940HPQ940Y-10CWCB/304/316

公称压力
PN/Mpa

公称通径
DN/mm

尺寸(mm

L

D

K

d

f

C

Z-d

H

1.6

40

165

150

110

85

3

16

4-18


50

178

165

125

100


65

190

185

145

120

18

280

80

203

200

160

135

20

8-18

320

100

229

220

180

155

370

125

254

250

210

185

22

430

150

267

285

240

210

24

8-23

510

200

292

340

295

265

26

12-23

600

250

330

405

355

320

30

12-26

690

300

502

460

410

375

4

760

350

572

520

470

435

34

16-26

830

400

610

580

525

485

36

16-30

925

450

660

640

585

545

40

20-30

1025

500

700

715

650

608

44

20-34

1120

600

813

840

770

718

5

48

20-36

1210

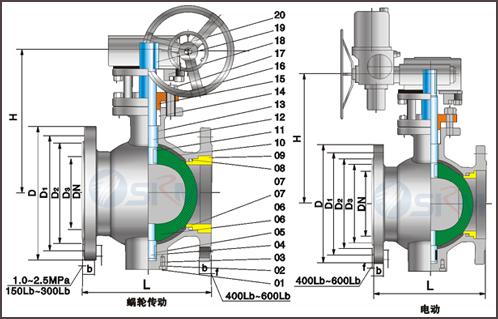

PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀结构图:PQ940HY电动铸钢蜗轮硬密封偏心半球阀结构图.jpg

订货须知:

一、①PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀产品名称与型号②PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀型号,请按PQ940H/Y-10/16/25P电动不锈钢蜗轮硬密封偏心半球阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
