X43F46-10/16C衬氟旋塞阀

X43F46-10/16C衬氟旋塞阀概述

产品简介：衬氟旋塞阀是用带通孔的旋塞做为启闭件，通过旋塞的旋动实现关闭的阀门，具有密封性能好，使用寿命长，具有进出端同时密封的优点。

结构特点：

1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。
2、双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。

3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，即可以调整密封面间的密封比压，使塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封。

4、整个密封过程可近似认为与管道内压力无关。
5、PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好，寿命长。
衬氟旋塞阀基本系列有两类：
1、X43F4型：特殊设计的阀座衬套(PTFE或对位聚苯)与钢制塞体组成的密封副；塞体为不锈钢(不衬)。
2、X43F46型：全部阀全、塞体通道表面内衬FEP。以及根据上述基本型式扩展而至的内衬PFA，PCTFE和使温度可达300。C，用于镶嵌阀座的对位聚苯新材料以满足各种工况需要。
X43F4和X43F46型自润滑旋塞阀具有独特的摇臂调节装置和理想的旋塞锥角设计，密封性能好，使用寿命长，具有进出口端同时密封的优点，在整个工作过程中密封副磨擦系数小，塞体运转灵活，永远不需润滑。

X43F46-10/16C衬氟旋塞阀设计规范
遵循GB 12240，API 599，API 6D标准。

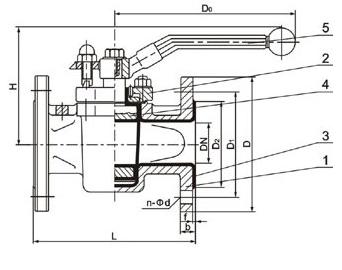

X43F46-10/16C衬氟旋塞阀结构图：

X43F46-10/16C衬氟旋塞阀用途：
1.本衬里旋塞阀，衬氟旋塞阀是采用近似圆形通孔的锥面旋塞作为启闭件，通过旋塞转动90°实现全开或者全关的目的。具有结构紧凑、体积小、密封性能好的优点。
2.旋塞为带有通孔的圆锥体，与圆锥形阀体相配合，旋转时，密封面之间运动带有擦拭作用，用于带有悬浮颗粒的介质较为理想，而且在全开时，密封面完全与流动介质隔离，这样提高了阀门的使用寿命。
3.衬里旋塞阀，衬氟旋塞阀的锥形密封面之间的泄漏间隙可通过压盖来调整。当旋塞与阀体紧密接触时，旋塞仍可旋转，或者旋转前从阀体内提起旋塞，旋转90°后再密封，可达到零泄漏。
4.衬里旋塞阀，衬氟旋塞阀全开时，通道没有任何障碍，也没有凹陷沉积介质，这对于食品、医药等行业特别适合。
由于衬里旋塞阀，衬氟旋塞阀的密封面积大和密封应力高，因此操作力矩较大，正因为此种阀门密封面积大，即使密封面上有些损坏，仍能较好防止泄漏，维修也非常方便。
5.衬氟旋塞阀适用介质：FEP(F46)、PCTFE（F3）衬氟隔膜阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强大碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用 。

X43F46-10/16C衬氟旋塞阀制造标准：

遵循规范	STANDARD
设计与制造	GB 12240
结构长度	GB 12240(中系列)
法兰尺寸	GB/T172416、GB/T91131(或按合同要求)
压力试验	GB/T 13927
标 志	GB 12220
供 货	GB/T 12252

X43F46-10/16C衬氟旋塞阀技术标准

技术标准
设计和制造	GB/T12240
结构长度	GB12221、HG/T3704-2003 ASME B16.10
法兰尺寸	Gb/T9113.1、ANSI B16.5a
结构形式	直通、L型三通、T型三通
驱动方式	手动、气动、电动
公称压力	0.6，1.0、1.6、2.5Mpa Class 150
压力试验	GB/T13927-92API598

X43F46-10/16C衬氟旋塞阀主要零部件材料表：

零件名称	球墨铸铁	碳钢	不锈钢
	QT	C	P	R	PL	RL
阀体、阀盖、阀瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
内衬材料	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE（超高分子量乙烯）
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

X43F46-10/16C衬氟旋塞阀主要外型和连接尺寸：

公称通径	PN1.0(MPa)主要外形尺寸和连接尺寸(mm)
DN	L	D	D1	D2	f	b	z-φd	D0	H
20	150	105	75	50	3	14	4-φ14	160	95
25	160	115	85	65	3	14	4-φ14	160	98
32	170	135	100	70	3	16	4-φ18	220	113
40	180	145	110	80	3	18	4-φ18	250	135
50	210	160	125	100	3	20	4-φ18	250	140
65	220	180	145	120	3.5	20	4-φ18	300	145
80	250	195	160	135	3.5	22	4-φ18	330	205
100	275	215	180	155	4	24	8-φ18	350	240
125	310	245	210	185	4	26	8-φ18	400	260
150	350	280	240	210	4	28	8-φ23	600	290
200	400	335	295	265	4.5	32	8-φ23	800	330
250	460	390	350	320	4.5	36	12-φ23	900	380

订货须知：

一、①X43F46-10/16C衬氟旋塞阀产品名称与型号②X43F46-10/16C衬氟旋塞阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定X43F46-10/16C衬氟旋塞阀型号，请按X43F46-10/16C衬氟旋塞阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
