D71F46-10/16C衬氟手动对夹蝶阀
| 产品名称： | D71F46-10/16C衬氟手动对夹蝶阀 |
| 产品型号： | D71F46-10/16C |
| 产品分类： | 衬氟蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
D71F46-10/16C衬氟手动对夹蝶阀概述
D71F46手动对夹式衬氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
D71F46-10/16C衬氟手动对夹蝶阀结构特点：
1、衬氟对夹蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、衬氟对夹蝶阀可以运送高腐蚀介质，在管道口积存液体最少。低压下，可以实现良好的密封。调节性能好。
3、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。衬氟对夹蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

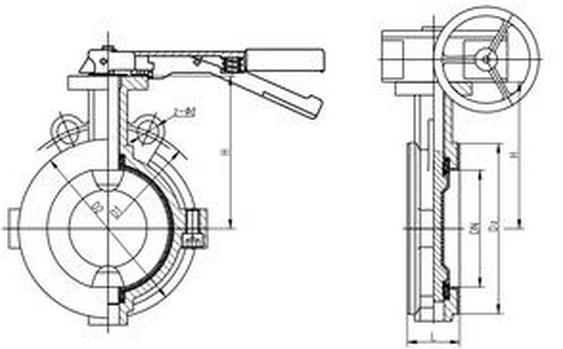

D71F46-10/16C衬氟手动对夹蝶阀结构图：
D71F46-10/16C衬氟手动对夹蝶阀用途：
适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D71F46-10/16C衬氟手动对夹蝶阀主要零件材料：
型号 | 阀体 | 蝶板 | 阀杆 | 密封挡圈 | 填衬 |
D71F46-10/16C | WCB衬F46 | WCB衬F46 | 2Cr13 | 聚四氟乙烯F4PTFE | 硅橡胶 |
D371F46-10/16C | WCB衬F46 | WCB衬F46 |
D71F46-10/16C衬氟手动对夹蝶阀主要性能参数：
型号 | 公称压力PN(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 工作温度(℃) | 适用介质 |
D71F46-10 | 1.0 | 1.5 | 1.1 | -20～180 | 硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质 |
D71F46-16 | 1.6 | 2.4 | 1.76 | -20～180 |
D71F46、D371F46衬氟手动对夹蝶阀的主要外形尺寸：
公称通径DN(mm) | 尺寸(mm) | |||||
L | H1 | H2 | D1 | D2 | D0 | |
50 | 43 | 75 | 150 | 49 | 98 | 140 |
65 | 46 | 83 | 155 | 62 | 115 | 140 |
80 | 46 | 90 | 175 | 77 | 133 | 160 |
100 | 52 | 100 | 180 | 97 | 148 | 200 |
125 | 56 | 105 | 201 | 122 | 185 | 200 |
150 | 56 | 133 | 225 | 147 | 215 | 240 |
200 | 60 | 165 | 260 | 197 | 265 | 280 |
250 | 68 | 196 | 296 | 247 | 320 | 280 |
300 | 78 | 225 | 330 | 295 | 370 | 320 |
350 | 78 | 264 | 360 | 340 | 430 | 320 |
400 | 102 | 285 | 410 | 390 | 485 | 3320 |
450 | 114 | 310 | 455 | 440 | 540 | 320 |
500 | 127 | 350 | 495 | 490 | 590 | 320 |
600 | 154 | 410 | 550 | 590 | 690 | 400 |
700 | 165 | 495 | 650 | 685 | 800 | 400 |
800 | 190 | 550 | 720 | 785 | 900 | 400 |
订货须知：
一、①D71F46-10/16C衬氟手动对夹蝶阀产品名称与型号②D71F46-10/16C衬氟手动对夹蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71F46-10/16C衬氟手动对夹蝶阀型号，请按D71F46-10/16C衬氟手动对夹蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
