D371F46-10/16C衬氟涡轮对夹蝶阀

D371F46-10/16C衬氟涡轮对夹蝶阀概述：
蜗轮对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。
D371F46-10/16C衬氟涡轮对夹蝶阀设计规范：
遵循GB/T12238，API609，MSSSP-67标准
D371F46-10/16C衬氟涡轮对夹蝶阀主要零件材料：

型号	阀体	蝶板	阀杆	密封挡圈	填衬
D71F46-10/16C	WCB衬F46	WCB衬F46	2Cr13	聚四氟乙烯F4PTFE	硅橡胶
D371F46-10/16C	WCB衬F46	WCB衬F46

D371F46-10/16C衬氟涡轮对夹蝶阀规格型号：
公称通径：DN15～1000mm
公称压力：PN1.0～1.6Mpa
连接形式：对夹式

适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。

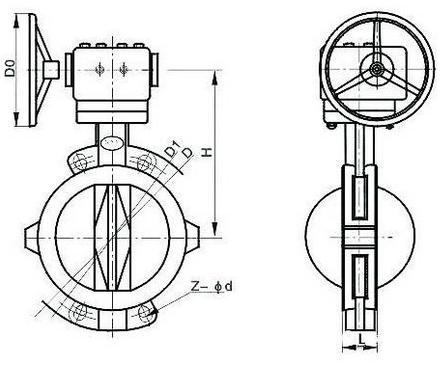

D371F46-10/16C衬氟涡轮对夹蝶阀结构图

D371F46-10/16C衬氟涡轮对夹蝶阀性能参数

型号	公称压力PN(MPa)	壳体试验压力(MPa)	密封试验压力(MPa)	工作温度(℃)	适用介质
D371F46-10	1.0	1.5	1.1	-20～150	硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质
D371F46-16	1.6	2.4	1.76	-20～150

D371F46-10/16C衬氟涡轮对夹蝶阀安装尺寸：

公称通径DN(mm)	尺寸(mm)
	L	H1	H2	D1	D2	D0
50	43	75	150	49	98	140
65	46	83	155	62	115	140
80	46	90	175	77	133	160
100	52	100	180	97	148	200
125	56	105	201	122	185	200
150	56	133	225	147	215	240
200	60	165	260	197	265	280
250	68	196	296	247	320	280
300	78	225	330	295	370	320
350	78	264	360	340	430	320
400	102	285	410	390	485	320
450	114	310	455	440	540	320
500	127	350	495	490	590	320
600	154	410	550	590	690	400
700	165	495	650	685	800	400
800	190	550	720	785	900	400

订货须知：

一、①D371F46-10/16C衬氟涡轮对夹蝶阀产品名称与型号②D371F46-10/16C衬氟涡轮对夹蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D371F46-10/16C衬氟涡轮对夹蝶阀型号，请按D371F46-10/16C衬氟涡轮对夹蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
