D941F46-10/16C电动衬氟法兰蝶阀

D941F46-10/16C电动衬氟法兰蝶阀概述

电动衬氟蝶阀采用氟塑料衬里技术，与液体接触的过流部件全部为氟塑料，蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

D941F46-10/16C电动衬氟法兰蝶阀用途

全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料电动衬氟蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

D941F46-10/16C电动衬氟法兰蝶阀特点

①体积小、重量轻、操作轻巧、便于安装、维修。

②密封性能优良可靠、零泄漏,使用寿命长。

③流量特性趋于直线,调节性能最优。

④结构简单,开关迅速,90°旋转启闭。

⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑦更换零件衬里材质可适用于各种介质。

D941F46-10/16C电动衬氟法兰蝶阀衬里材料

聚全氟乙丙烯FEPF46

四氟乙烯-乙烯E-TFEF40

可溶性四氟PFAFA

聚四氟乙烯PTFEF4

聚偏二氟乙烯PVDFF2

改性聚乙烯FRPEPO

D941F46-10/16C电动衬氟法兰蝶阀采用执行结构：

功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

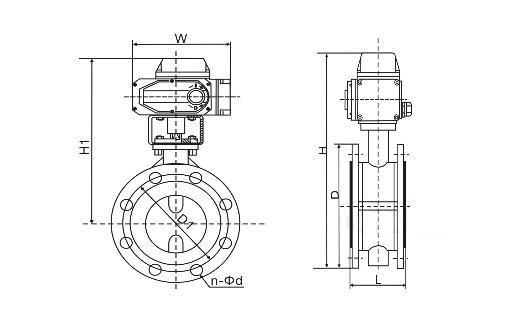

D941F46-10/16C电动衬氟法兰蝶阀结构图；

D941F46-10/16C电动衬氟法兰蝶阀性能参数

流动方向：	双向	材质：	衬氟
压力环境：	常压	零部件及配件：	执行器
工作温度：	常温	可选衬里材质：	PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烃)
加工定制：	是	可选行程开关时间：	15秒、30秒、45秒、60秒
口径：	DN40-DN1000	连接形式：	法兰
适用介质：	硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质	用途：	调节

D941F46-10/16C电动衬氟法兰蝶阀主要零件材料：

型号	阀体	阀瓣	支架	密封挡圈
D941F46-10/16C	WCB衬F46	WCB衬F46	WCB衬F46	聚四氟乙烯F4PTFE

D941F46-10/16C电动衬氟法兰蝶阀主要外形连接尺寸

公称通径		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸(标准值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-φd	D0	n-φd	D0	n-φd
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	223

订货须知：

一、①D941F46-10/16C电动衬氟法兰蝶阀产品名称与型号②D941F46-10/16C电动衬氟法兰蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D941F46-10/16C电动衬氟法兰蝶阀型号，请按D941F46-10/16C电动衬氟法兰蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
