J44F46-10/16C衬氟角式截止阀
| 产品名称： | J44F46-10/16C衬氟角式截止阀 |
| 产品型号： | J44F46-10/16C |
| 产品分类： | 衬氟截止阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
J44F46-10/16C衬氟角式截止阀概述
J44F46衬氟直角截止阀是指启闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。
J44F46-10/16C衬氟角式截止阀结构特点
1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2、密封面不易磨损、擦伤，密封性较好、寿命长。
3、启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。
4、阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。
5、截止阀有三种结构形式：直通式、直流式、角式，其中直通式最为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中最小的。
6、可根据用户需求配置气动、电动装置，满足遥控和程控的需要。
7、更换零件衬里材料可适用各种介质。

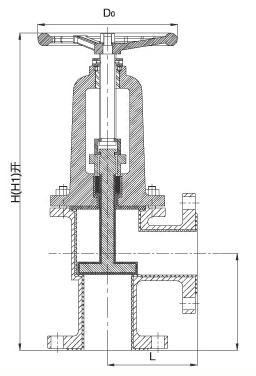

J44F46-10/16C衬氟角式截止阀结构图
J44F46-10/16C衬氟角式截止阀执行标准：
设计规范：GB/T12233GB/T12235
结构长度：GB/T12221
连接法兰：JB/T78JB/T79
试验与检验：GB/T13927
产品标识：GB/T12220
供货规范：JB/T7928
J44F46-10/16C衬氟角式截止阀适用范围：
J44F46-16衬氟角式截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。被广泛应用在石油、化工等管路系统中做截断介质用。
J44F46-10/16C衬氟角式截止阀性能规范
衬里、阀座 | 适用温度（℃） | 适用介质 |
PTFE（F4） | ≤180 | 除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质 |
PCTFE（F3） | ≤120 | |
FEP（F46） | ≤150 | |
PFA（可熔性F4） | ≤180 | |
PVDF（F2） | ≤100 | |
RPTFE（RF4） | ≤180 |
J44F46-10/16C衬氟角式截止阀主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
10 | 手柄 | WCB | WCB | WCB | |||
J44F46-10/16C衬氟角式截止阀主要外形和连接尺寸
公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
PN1.6MPa | ||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
订货须知：
一、①J44F46-10/16C衬氟角式截止阀产品名称与型号②J44F46-10/16C衬氟角式截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J44F46-10/16C衬氟角式截止阀型号，请按J44F46-10/16C衬氟角式截止阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
