Q941F46-10/16C电动衬氟球阀
| 产品名称： | Q941F46-10/16C电动衬氟球阀 |
| 产品型号： | Q941F46-10/16C |
| 产品分类： | 衬氟球阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Q941F46-10/16C电动衬氟球阀概述
Q941F46电动衬氟球阀由JM系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。电动衬氟球阀执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
Q941F46-10/16C电动衬氟球阀特点
1、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力
Q941F46-10/16C电动衬氟球阀结构图
Q941F46-10/16C气动衬氟球阀主要零件材料
阀体 |
铸铁、铸钢、不锈钢 |
阀芯 |
不锈钢+聚四氟依稀(F46) |
阀座 |
聚四氟依稀(F46) |
阀杆 |
2Cr13 |
填料 |
柔性石墨、聚四氟依稀 |
支架 |
铸铁、铸钢、不锈钢 |
联轴器 |
25、35、45 |
Q941F46-10/16C电动衬氟球阀执行机构选配介绍
JM系列执行机构技术参数 |
阀体参数 |
|||
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN10～150mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
动作范围 |
0～90° 0～360° |
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS |
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
环境温度 |
-30°～60° |
可调范围 |
DN10-80 |
DN100-150 |
250:1 |
350:1 |
|||
手动操作 |
同附带手柄操作 |
基本误差 |
±1% |
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
防护等级 |
相当于IP-65 |
回差 |
≤1% |
|
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 |
|
驱动电机 |
8W/E |
PTFE≤150℃RTFE≤180℃PPL≤300℃硬密封≤450℃ |
||
项目类型 |
JM-05 |
JM-10 |
JM-20 |
JM-40 |
JM-60 |
JM-100 |
JM-200 |
输出力矩 |
50N.M |
100 N.M |
200 N.M |
400 N.M |
600 N.M |
1000 N.M |
2000 N.M |
动作范围 |
0～90° |
||||||
额定电流 |
0.15A |
0.3A |
0.45A |
0.7A |
0.7A |
0.85A |
0.85A |
绝缘电阻 |
100M/DC500V |
||||||
电源 |
AC110/220/380V DC24V |
||||||
电机功率 |
8W/E |
23 W/E |
45 W/E |
90 W/E |
90 W/E |
120 W/E |
120 W/E |
选配阀门 |
15-25 |
15-65 |
80-100 |
100-125 |
125-150 |
150-200 |
200-250 |
执行器重量 |
2.6Kg |
4.2 Kg |
7.9 Kg |
8.7 Kg |
9 Kg |
14.7 Kg |
15 Kg |
所配阀门压力为1.6MPa

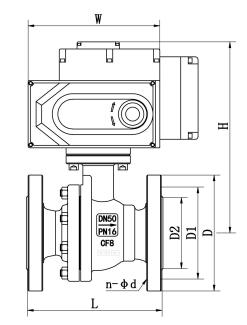

Q941F46-10/16C电动衬氟球阀外形尺寸
公称通径 |
标准值 |
参考值 |
||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-￠d |
L1 |
H |
PN1.6(MPa) |
||||||||||
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-￠14 |
231 |
350 |
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-￠14 |
231 |
370 |
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-￠14 |
231 |
375 |
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-￠18 |
231 |
385 |
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-￠18 |
231 |
390 |
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-￠18 |
231 |
435 |
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-￠18 |
261 |
460 |
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-￠18 |
261 |
465 |
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-￠18 |
285 |
612 |
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-￠18 |
285 |
625 |
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-￠23 |
325 |
700 |
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-￠23 |
325 |
740 |
Q941F46-10/16C电动衬氟球阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
订货须知：
一、①Q941F46-10/16C电动衬氟球阀产品名称与型号②Q941F46-10/16C电动衬氟球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q941F46-10/16C电动衬氟球阀型号，请按Q941F46-10/16C电动衬氟球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
