暗杆楔式闸阀Z45T/W-10/16Q

暗杆楔式闸阀Z45T/W-10/16Q
产品名称: 暗杆楔式闸阀Z45T/W-10/16Q
产品型号: Z45T/W-10/16Q
产品分类: 防护闸阀
咨询电话: 13120937397
报价 QQ: 408823840



Z45T/W-10/16Q暗杆楔式闸阀概述:

杆楔式闸阀,特别适用于自动喷水灭火系统及消防栓给水系统管路上,也可在其它各种给排水、石油、化工等管道上用以截断管路水流。广泛适用于给排水、煤气、冶金、石油、化工、制药、电力、轻纺以及城建等行业,在公称压力≤1.6MPa的蒸汽、水、油类介质的管路上作启闭用。



Z45T/W-10/16Q暗杆楔式闸阀产品特点


1Z45T/W闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。

 2Z45T/W闸阀楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温、中温的各种介质和压力的环境。

 3Z45T/W闸阀流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。

 4Z45T/W闸阀启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。

 5Z45T/W闸阀介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便于安装,适用于介质的流动方向可能改变的管路中。



Z45T/W-10/16Q暗杆楔式闸阀产品优点



1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。

2.密封面采用不锈钢和硬质合金,使用寿命长。

3.采用柔性石墨填料、密封可靠,操作轻便灵活。

4.驱动方式分手动、电动、气动、齿轮传动,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型号。

5.广泛适用于给排水、煤气、冶金、石油、化工、制药、电力、轻纺以及城建等行业,在公称压力≤1.6MPa的蒸汽、水、油类介质的管路上作启闭用。


Z45T/W-10/16Q暗杆楔式闸阀设计标准



设计制造:按GB/T12234-89的规定

结构长度:按GB/T12221-89的规定

法兰面尺寸:按JB79GB/T9112-9131的规定

检查与试验:按JB/T9092-99GB/T13927-92的规定

传动方式:手动、电动、齿轮传动

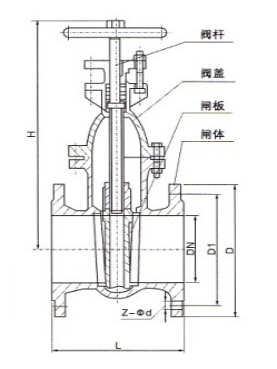

Z45T/W-10/16Q暗杆楔式闸阀结构图




Z45T/W-10/16Q暗杆楔式闸阀技术参数



公称通径

DNmm

402000

公称压力

PNMPa

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动

零件名称

材料

阀体、阀盖

球墨铸铁

闸板

球墨铸铁+铜合金

密封圈

黄铜

阀杆螺母

球墨铸铁

阀杆

2Cr13

填料

浸油石棉盘根

手轮

球墨铸铁



订货须知:

一、①Z45T/W-10/16Q产品名称与型号②Z45T/W-10/16Q口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Z45T/W-10/16Q型号,请按Z45T/W-10/16Q型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
